Материалы и инструменты

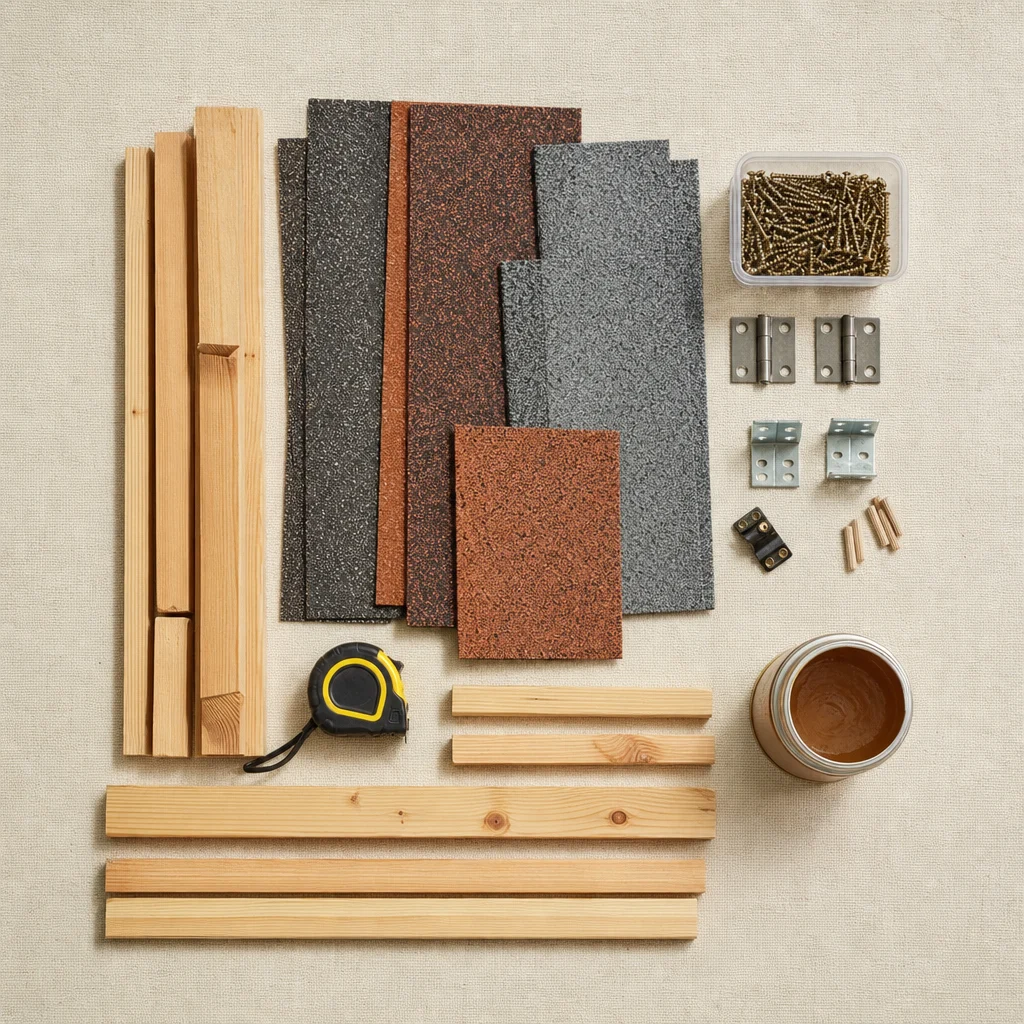

Прежде чем браться за пилу, соберите всё необходимое. Основные материалы — это остатки кровельной гибкой черепицы и деревянные рейки, которые наверняка пылятся после ремонта кровли или обшивки фасада. Дополнительный крепёж и петли можно докупить в ближайшем строительном магазине. В таблице приведены ориентировочные размеры для стандартного газового счётчика шириной около 30 см и глубиной 20 см. Подгоните их под свой прибор.
| Материал | Количество | Примечание |
|---|---|---|
| Деревянные рейки 20×40 мм | 8 погонных метров | Для каркаса, нарезаются по месту |
| Обрезки гибкой черепицы | ≈ 3 м² | Можно комбинировать цвета одной коллекции |
| Саморезы по дереву 35 мм | ≈ 50 шт. | Для сборки каркаса и крепления черепицы |
| Металлические уголки 20×20 мм | 8 шт. | Для жёсткости угловых соединений |
| Петли мебельные 30 мм | 2 шт. | Для дверцы доступа к счётчику |
| Защёлка магнитная или крючок | 1 шт. | Чтобы дверца не открывалась от ветра |
| Дюбель-гвозди 6×40 мм | 4–6 шт. | Для крепления короба к стене |
| Антисептик для дерева (опционально) | ≈ 0,5 л | Продлит срок службы реек |
Необходимые инструменты
- Ножовка по дереву или ручная дисковая пила
- Дрель/шуруповёрт с битами под крест
- Молоток
- Строительный уровень
- Рулетка и угольник
- Карандаш
- Наждачная бумага (крупная и средняя)
- Ножницы по металлу (если черепица с металлизированной основой)
- Кисть для антисептика
Вся работа рассчитана на 4–5 часов, включая покраску и монтаж. Уровень – средний: нужна аккуратность при разметке и умение ровно закрутить саморез, но с задачей справится любой домашний мастер.
Пошаговая сборка
Шаг 1. Замеры и чертёж
Подойдите к газовому счётчику с рулеткой. Измерьте высоту прибора, ширину и глубину вместе с подводящими трубами. Добавьте по 5–7 см с каждой стороны для вентиляции и свободного доступа. Так короб не будет упираться в трубы и обеспечит приток воздуха, необходимый для газового оборудования.

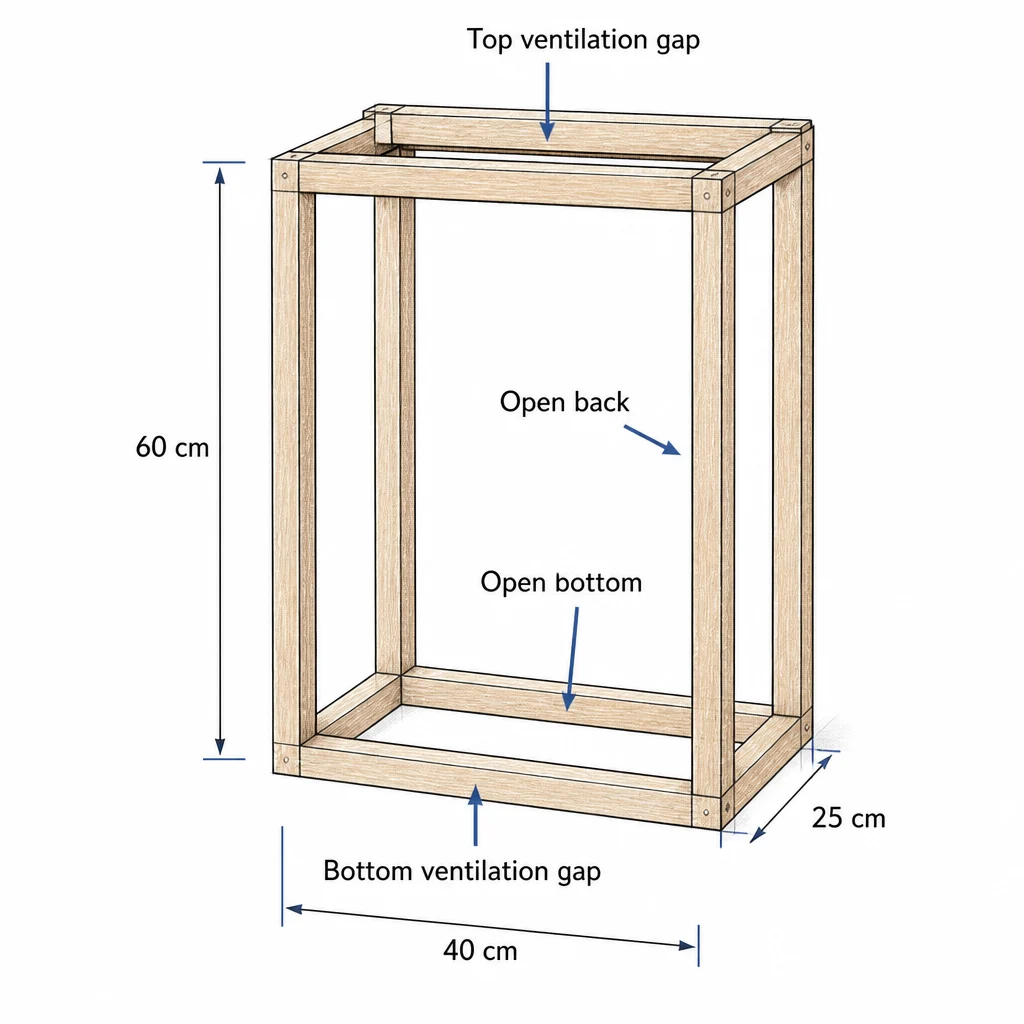

Простая схема каркаса в виде прямоугольного параллелепипеда поможет не запутаться в размерах. Наша задача — собрать лёгкий реечный короб без дна и без задней стенки (тыльную часть заменяет стена дома), так что считаем четыре вертикальные стойки и восемь горизонтальных перекладин (по четыре на верхнюю и нижнюю обвязки, и по две на боковые стенки).
Шаг 2. Сборка каркаса
Нарежьте рейки по полученным размерам. Обязательно обработайте срезы наждачной бумагой, чтобы не загнать занозу при монтаже. Если древесина не пропитана, сразу покройте заготовки антисептиком — на готовом коробе делать это будет сложнее.

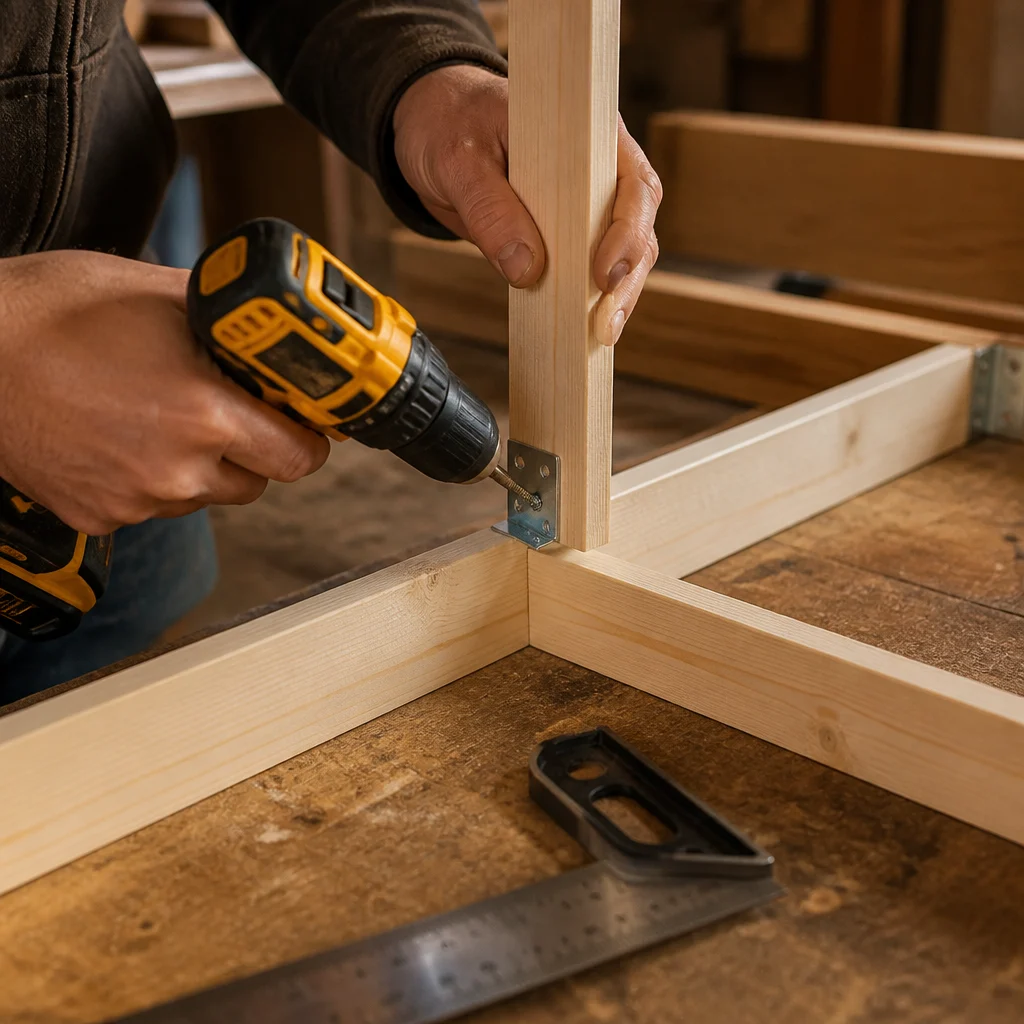

Соберите две одинаковые П-образные рамы (левую и правую боковины) по схеме «две стойки + верхняя и нижняя перекладины». Соединяйте встык, засверливая саморезы в торец через предварительно просверленные направляющие отверстия — это убережёт рейку от растрескивания. Для дополнительной жёсткости укрепите каждый угол металлическим уголком, закрепив его короткими саморезами. Проверьте углы угольником, чтобы рамы получились прямоугольными, а не ромбовидными.

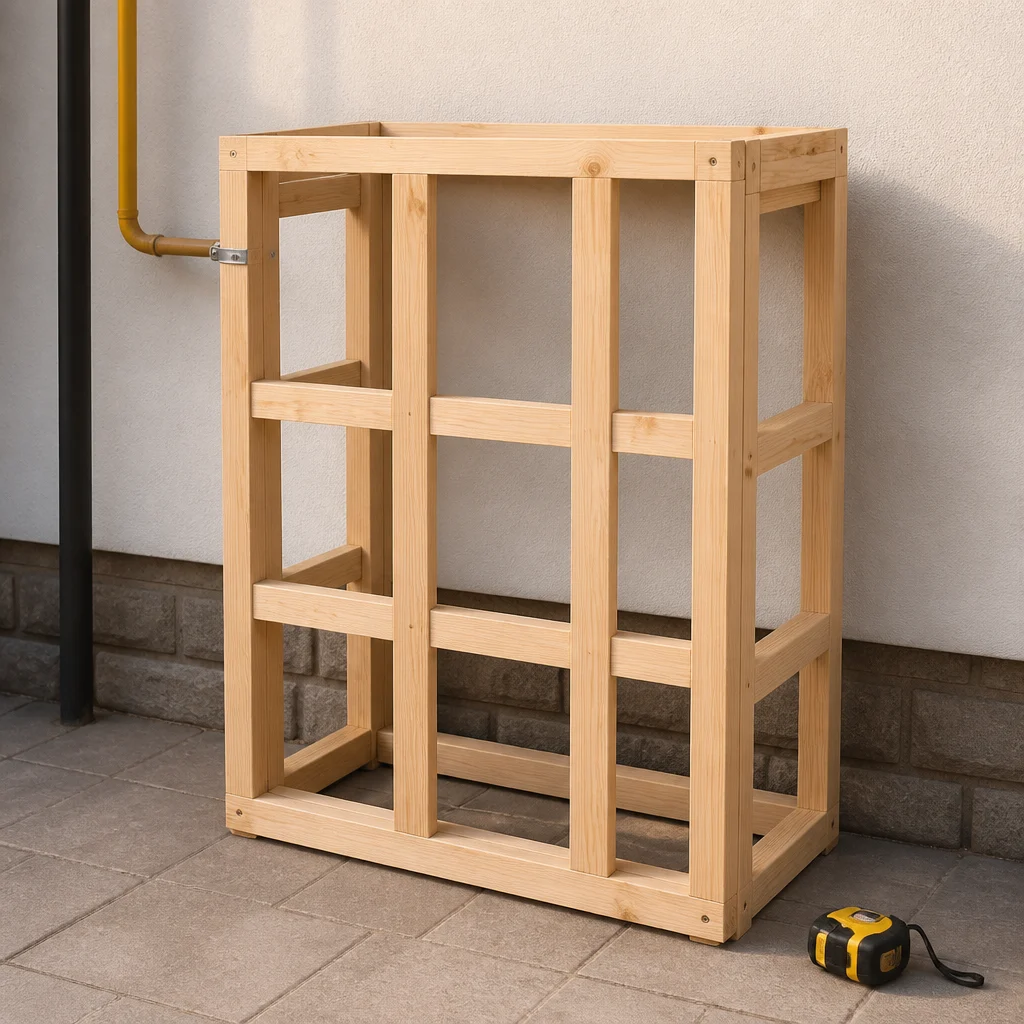

Теперь соедините две рамы между собой горизонтальными перемычками: четыре рейки для лицевой и задней сторон (по две вверху и внизу), и две рейки для верхней обвязки по глубине. Получится пространственный каркас. Нижнюю обвязку можно не делать сплошной — достаточно двух перекладин по бокам, чтобы оставался зазор для вентиляции снизу.
Шаг 3. Обшивка черепицей

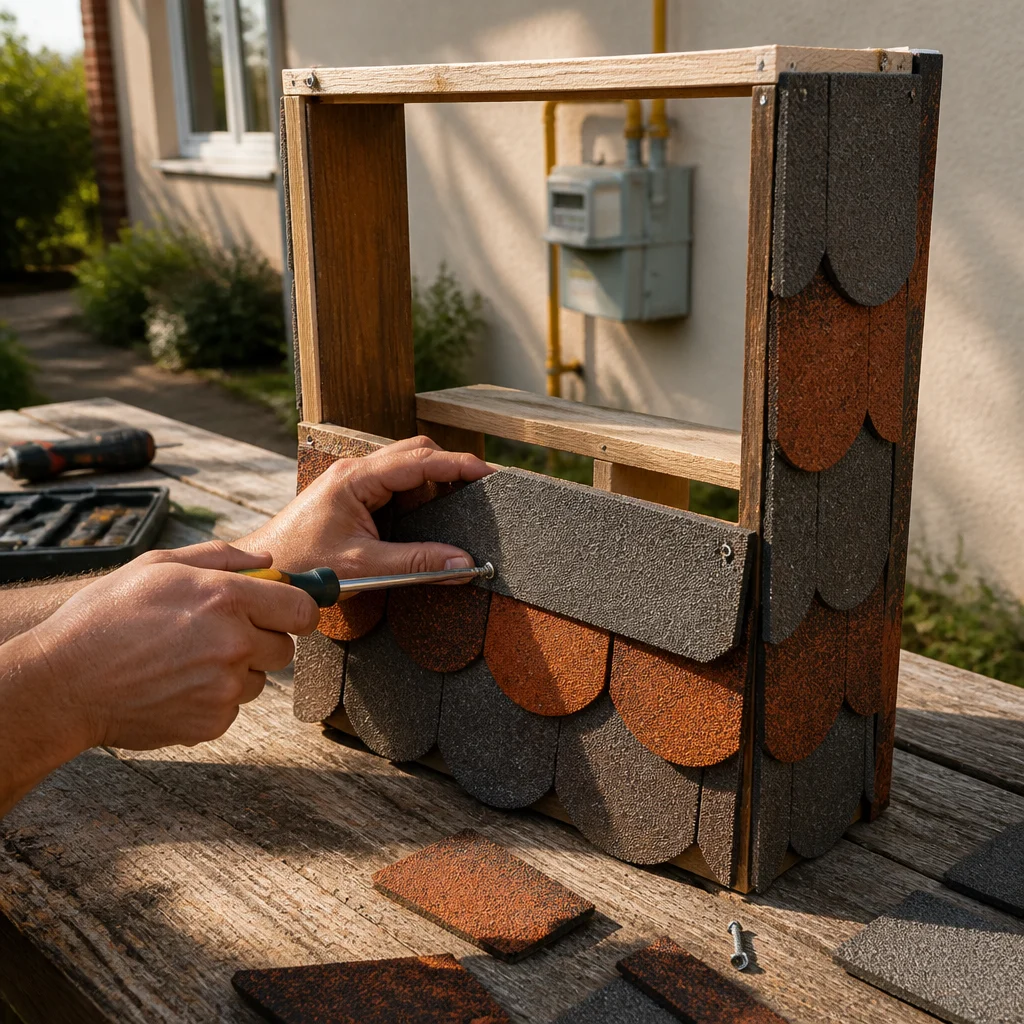

Гибкая черепица режется обычными ножницами или ножом. Нарежьте лепестки так, чтобы при укладке с нахлёстом в 3–4 см получилась сплошная поверхность, похожая на кровельную. Удобнее начинать от нижней кромки: первый ряд кладите зубцами вниз, фиксируя каждый элемент двумя саморезами с пресс-шайбой (или обычными, но с широкой шляпкой). Следующий ряд перекрывает крепёж предыдущего, создавая водонепроницаемую чешую.

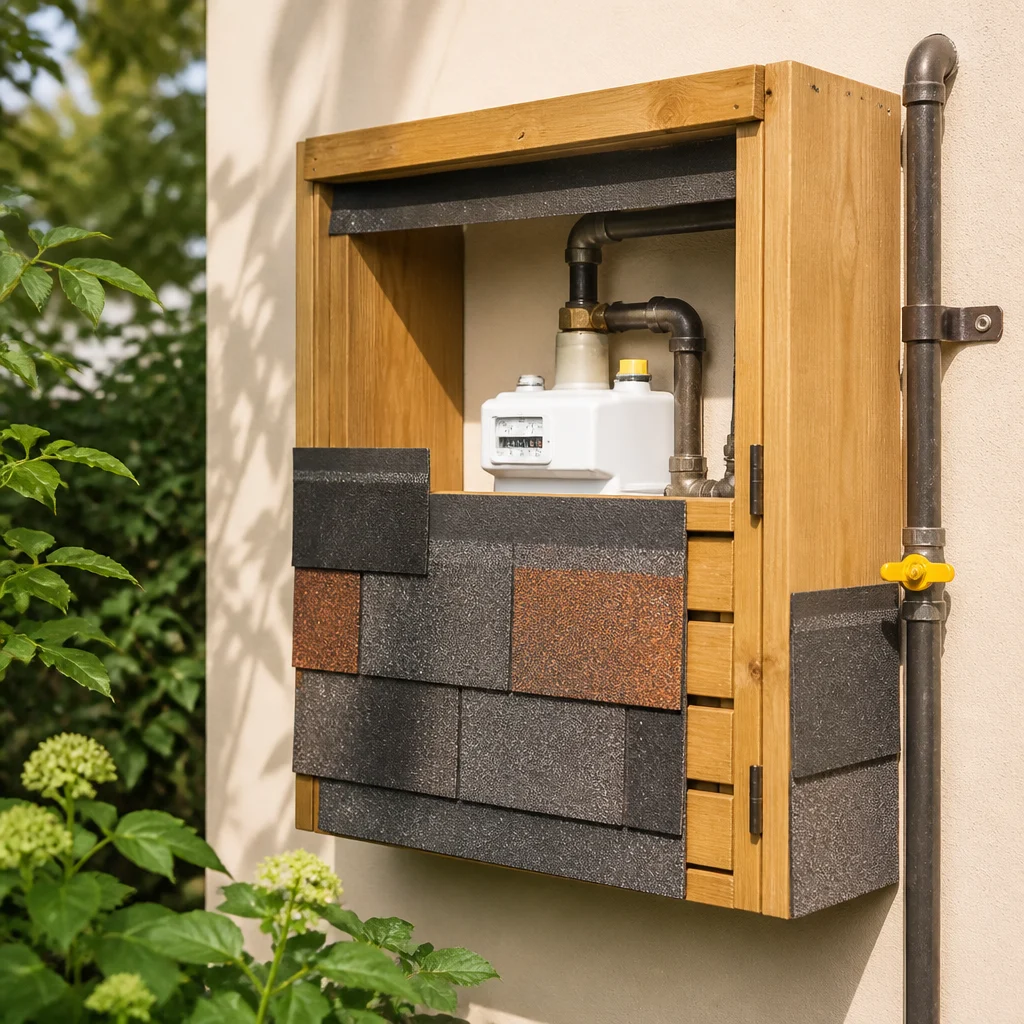

Торцевые срезы черепицы можно загнуть на боковую грань каркаса и закрепить тем же способом. Важно оставить вентиляционный зазор в верхней части короба: либо не доводите обшивку до верха на 2–3 см, либо просверлите в верхней рейке несколько отверстий диаметром 8–10 мм, прикрыв их мелкой сеткой от насекомых (подойдёт остаток москитной сетки).
Шаг 4. Дверца для доступа
Для обслуживания счётчика нужна открывающаяся панель. Соберите из тех же реек лёгкую рамку по размеру лицевой стороны и обшейте её черепицей аналогично стенкам. Примерьте к основному каркасу и закрепите на двух мебельных петлях с левой или правой стороны — как удобнее для чтения показаний.

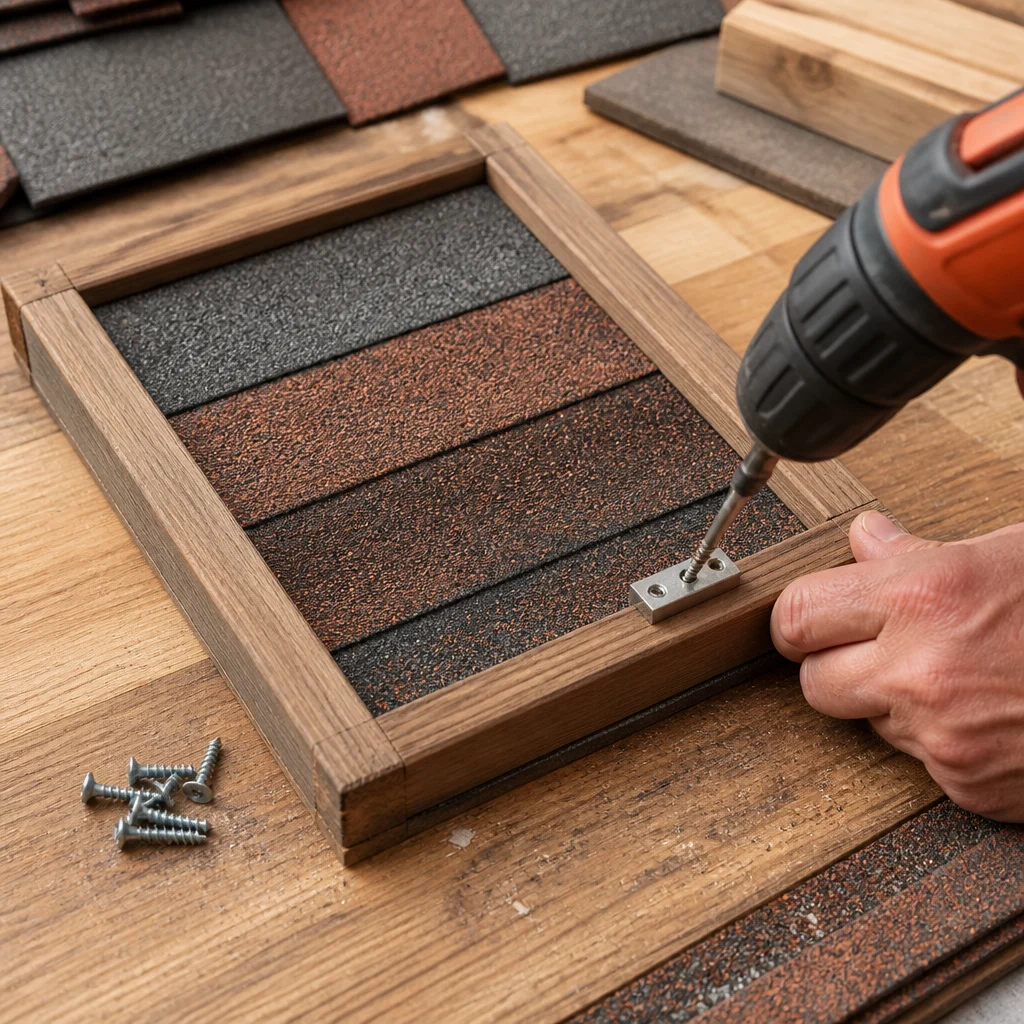

С противоположной стороны установите магнитную защёлку или простой шпингалет, чтобы дверца не распахивалась порывами ветра. Ручку можно сделать из небольшого обрезка рейки, прикрутив её изнутри, или использовать мебельную скобу.
Монтаж на фасад
Приложите собранный короб к стене над счётчиком. Строительным уровнем выровняйте его по вертикали и горизонтали. Карандашом отметьте места крепления. Если стена кирпичная или бетонная, понадобятся дюбели: просверлите отверстия перфоратором (можно взять в прокат), вставьте дюбели и притяните короб через рейки каркаса шурупами 6×40 мм. Для деревянных стен достаточно саморезов без дюбелей с шагом 30–40 см.
Дополнительно можно зафиксировать короб снизу через боковые рейки, если есть возможность закрепиться в устойчивое основание — это прибавит жёсткости при сильном ветре.
Финишная обработка (опционально)
Если рейки предварительно не были пропитаны, сейчас самое время покрыть их атмосферостойкой пропиткой или краской для наружных работ. Двигайтесь кистью вдоль волокон, избегая потёков на черепицу. Дайте высохнуть 2–3 часа — и короб готов к многолетней службе.

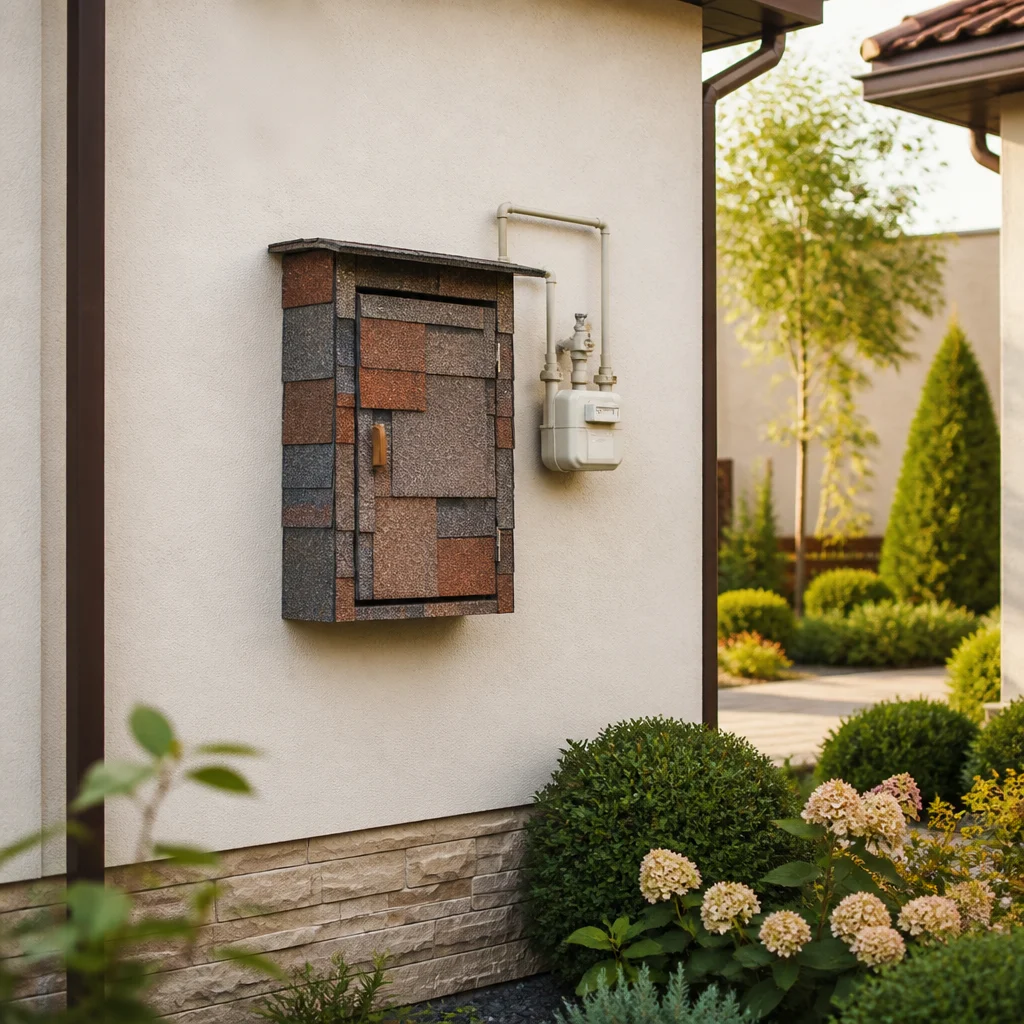

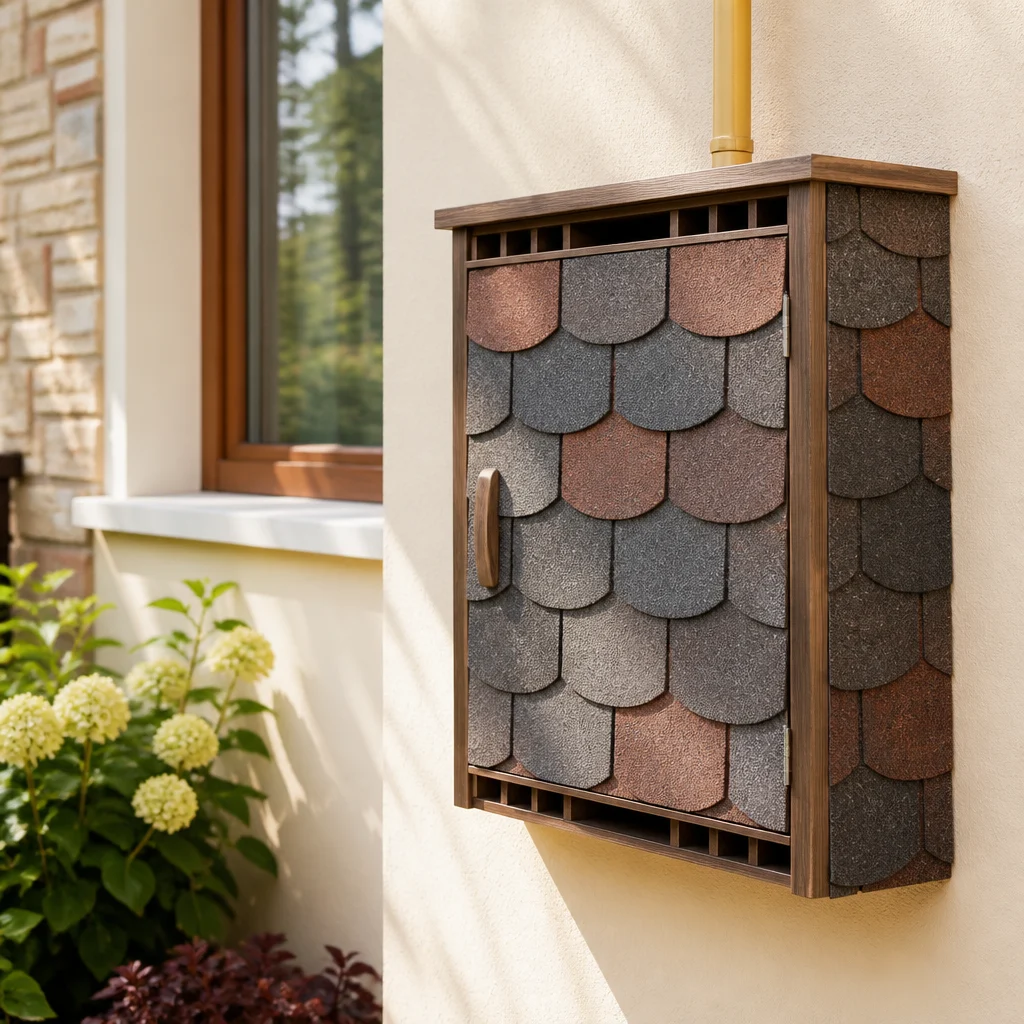

Готовый фасадный короб не только прячет неприглядный узел, но и сам становится аккуратным архитектурным акцентом. А подобрать остальные детали экстерьера — от наличников до уличных светильников — можно в онлайн-конструкторе HBlocks Design, примерив разные варианты к своему дому буквально за пару кликов.
