После облицовки цоколя или укладки дорожек часто остаются несколько квадратных метров фасадной плитки — выбросить жалко, а для большого проекта уже не хватит. Добавьте к этому обрезки строганых реек 20×40 мм, которые обычно идут на обрешётку, — и получится аккуратный вентилируемый экран. Я собрал такой возле входной группы: он закрывает некрасивую стену, отводит влагу от основания и добавляет фасаду рукотворный акцент. Вся работа заняла два выходных дня, а инструмент — только ножовка, шуруповёрт и уровень.
Что такое вентилируемый экран и зачем он нужен
Вентилируемый фасад — это облицовка, закреплённая на каркасе с зазором от стены. Воздух свободно циркулирует за плиткой, унося лишнюю влагу; стена остаётся сухой, а сама плитка не трескается от перепадов температуры. Мы не будем строить полноценный фасад на весь дом, а сделаем локальный экран высотой около 1,2 м и шириной 1 м — он защитит стену у входа от дождя, прикроет коммуникации или просто украсит зону. Все материалы — обрезки, которые обычно считаются отходами.

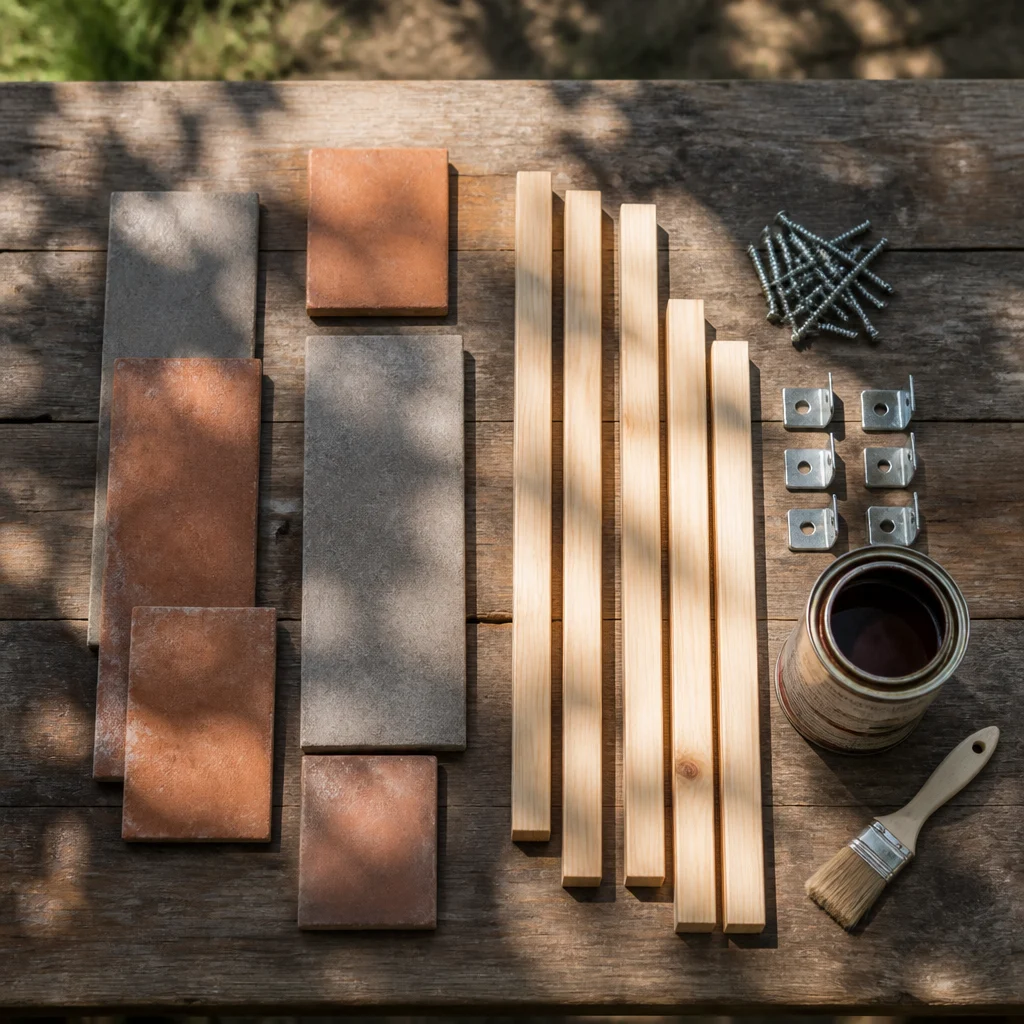

Материалы и инструменты
Главное правило: плитка должна быть морозостойкой, с низким водопоглощением (для наружных работ), иначе первый же дождь приведёт к трещинам. Рейки — обязательно обработаны антисептиком, лучше строганые, чтобы не вело. Подойдут и остатки сосны, и лиственницы. Крепёж — оцинкованный, чтобы не ржавел.
| Материал | Кол-во / размер | Примечание |
|---|---|---|
| Плитка фасадная (керамогранит, клинкер или терракота) | ~1 м² с запасом 10% | Обрезки разного размера; желательно толщиной 8–12 мм |
| Рейки деревянные строганые 20×40 мм | ~8 пог. м | Обрезки, не короче 300 мм для рамных элементов |
| Брусок 40×40 мм (или сложить две рейки) | 2 отрезка по 400 мм | Для выносных кронштейнов |
| Саморезы оцинкованные 4,2×32 мм с прессшайбой | ~60 шт. | Для крепления реек и плитки (если плитка с отверстиями) |
| Уголки металлические оцинкованные 40×40 мм | 8 шт. | Для углов каркаса и крепления к стене |
| Антисептик для дерева (цветной или бесцветный) | 0,3–0,5 л | Для защиты реек |
| Ветро-влагозащитная мембрана (опционально) | ~1,2×1,0 м | Если стена пористая или с трещинами, укладывается под каркас |
| Герметик фасадный нейтральный | 1 туба | Для заделки стыков по периметру |
| Дюбель-гвозди 6×40 мм (или анкеры по материалу стены) | 6–8 шт. | Для крепления кронштейнов к стене |
| Наждачная бумага (зерно 80–120) | 1 лист | Для подгонки реек |
Инструменты:
- Ножовка по дереву или торцовочная пила (для аккуратных спилов)
- Шуруповёрт с битой PH2
- Дрель со сверлом 6 мм (по бетону/кирпичу) и сверлом по плитке (если плитка без отверстий)
- Молоток
- Строительный уровень 600 мм
- Рулетка
- Карандаш, угольник
- Кисть для антисептика
Пошаговая сборка
Шаг 1. Подготовка материалов

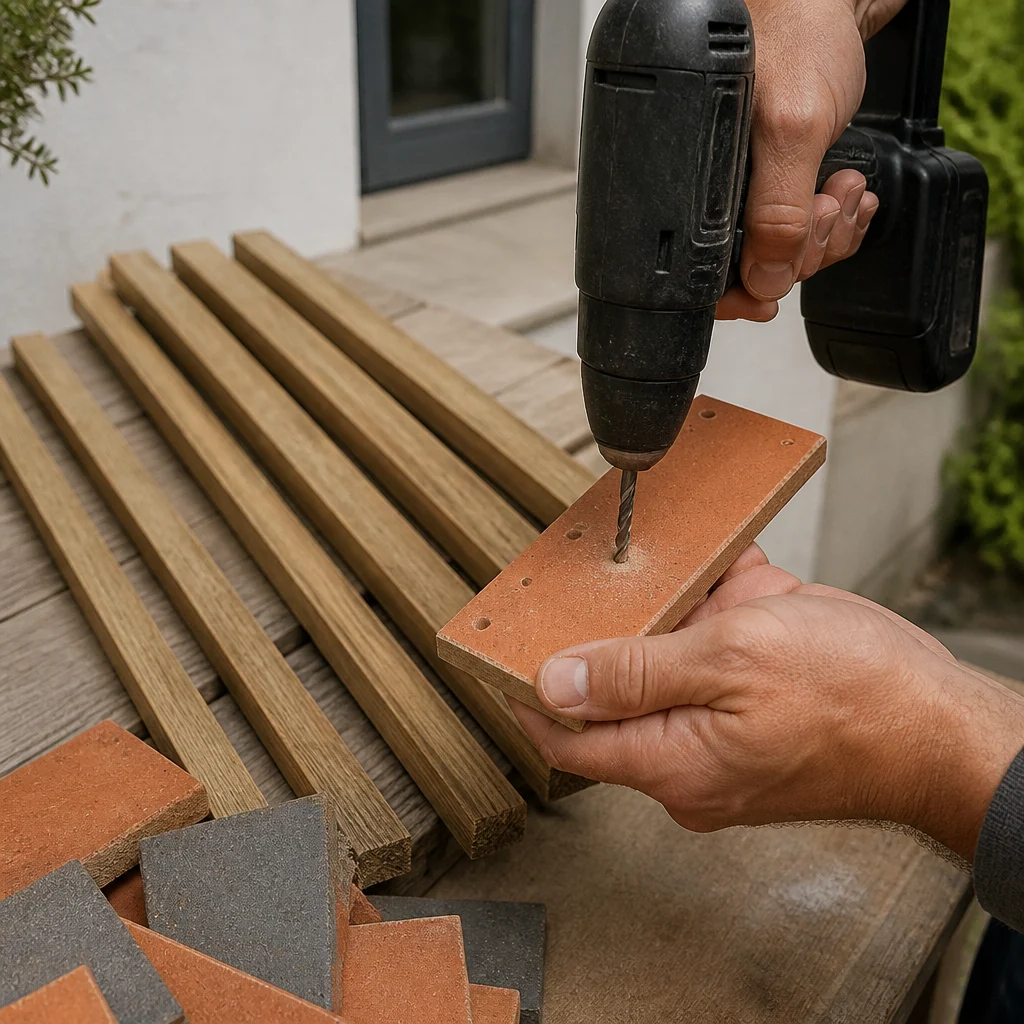

Переберите обрезки плитки: отбракуйте куски с трещинами и сколами на лицевой поверхности. Рассортируйте по цвету и размеру — мы будем набирать «лоскутное» поле. Если плитка без фабричных крепёжных отверстий, просверлите по два отверстия ∅5 мм в каждом куске — отступив примерно 20 мм от верхнего и нижнего края. Используйте сверло по плитке и малые обороты без удара, подложив под плитку деревянную дощечку. Для клинкера и керамогранита это обязательный этап. Готовую плитку сложите в сухом месте.
Деревянные рейки отшлифуйте с лицевой стороны, уберите заусенцы. Обработайте антисептиком в 2 слоя с промежуточной сушкой 1–2 часа. Это продлит жизнь дерева и придаст ровный тон. Отложите до полного высыхания.
Шаг 2. Сборка каркаса

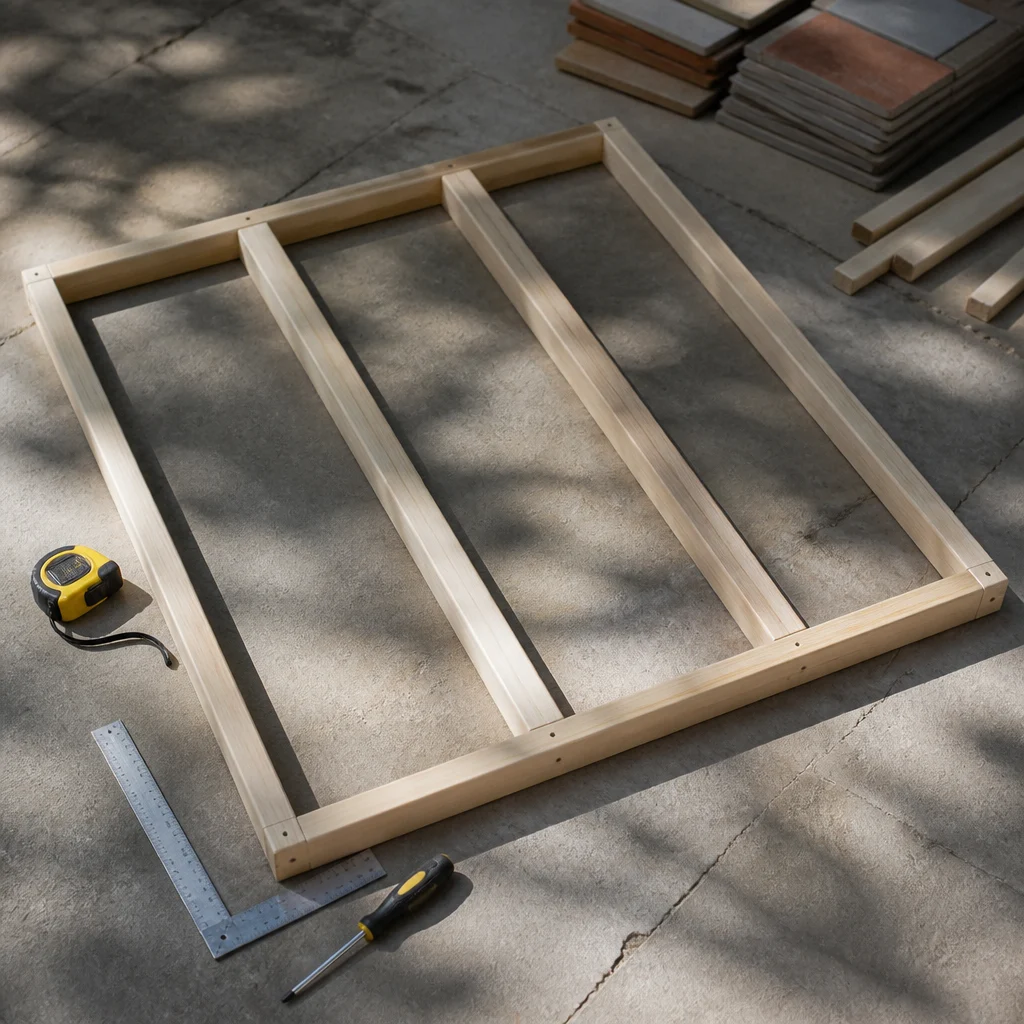

Наш экран — это прямоугольная рама 1000×1200 мм с тремя вертикальными стойками и двумя поперечинами. Вся конструкция собирается на земле, а затем навешивается на кронштейны.
- Нарежьте из реек 20×40 мм: 2 боковые стойки по 1200 мм, 2 горизонтальные планки по 1000 мм, 3 вертикальные внутренние стойки по 1120 мм (с учётом поперечин). Точные размеры проверьте по месту.
- Соберите внешнюю раму: положите детали на ровную поверхность, выровняйте углы угольником. Скрутите саморезами через предварительно засверлённые отверстия ∅3 мм, чтобы рейка не раскололась. Дополнительно укрепите углы маленькими металлическими уголками — это не обязательно, но придаст жёсткость.
- Внутри рамы разместите вертикальные стойки с шагом примерно 300–350 мм. Выставьте их по уровню и прикрутите к верхней и нижней поперечинам. У вас получится решётка 1000×1200 мм.
На этом этапе удобно примерить раскладку плитки: разложите её на каркасе «всухую», оставляя зазоры 5–8 мм между кусками. Отметьте карандашом положение каждой плитки на рейках — это поможет при сверлении отверстий под саморезы. Если какие-то стойки попадают на стык плитки, сместите их чуть в сторону, чтобы саморез не пришёлся в край.
Шаг 3. Монтаж плитки на каркас
Теперь закрепляем плитку. Работайте аккуратно: спешка здесь главный враг — треснувший кусок заменить будет нечем.

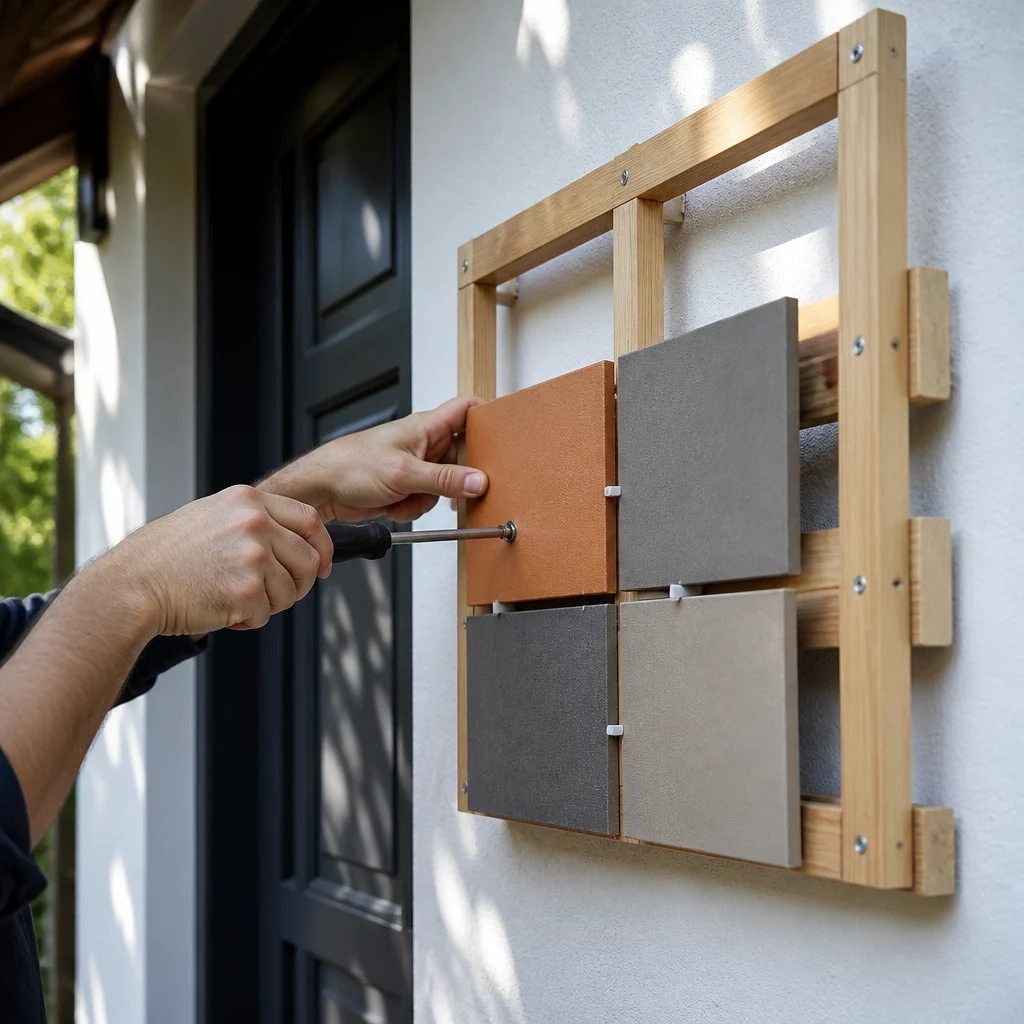

- Уложите одну из внутренних стоек на ровную поверхность (или весь каркас, если удобнее). По сделанным отметкам просверлите в рейке отверстия ∅3 мм, строго перпендикулярно. Затем наложите плитку и вкрутите оцинкованный саморез с прессшайбой. Не затягивайте до упора — между плиткой и рейкой должен остаться зазор 2–3 мм. Для этого можно подложить кусочек пластиковой прокладки (например, от кабельных стяжек) или просто контролировать зазор визуально.

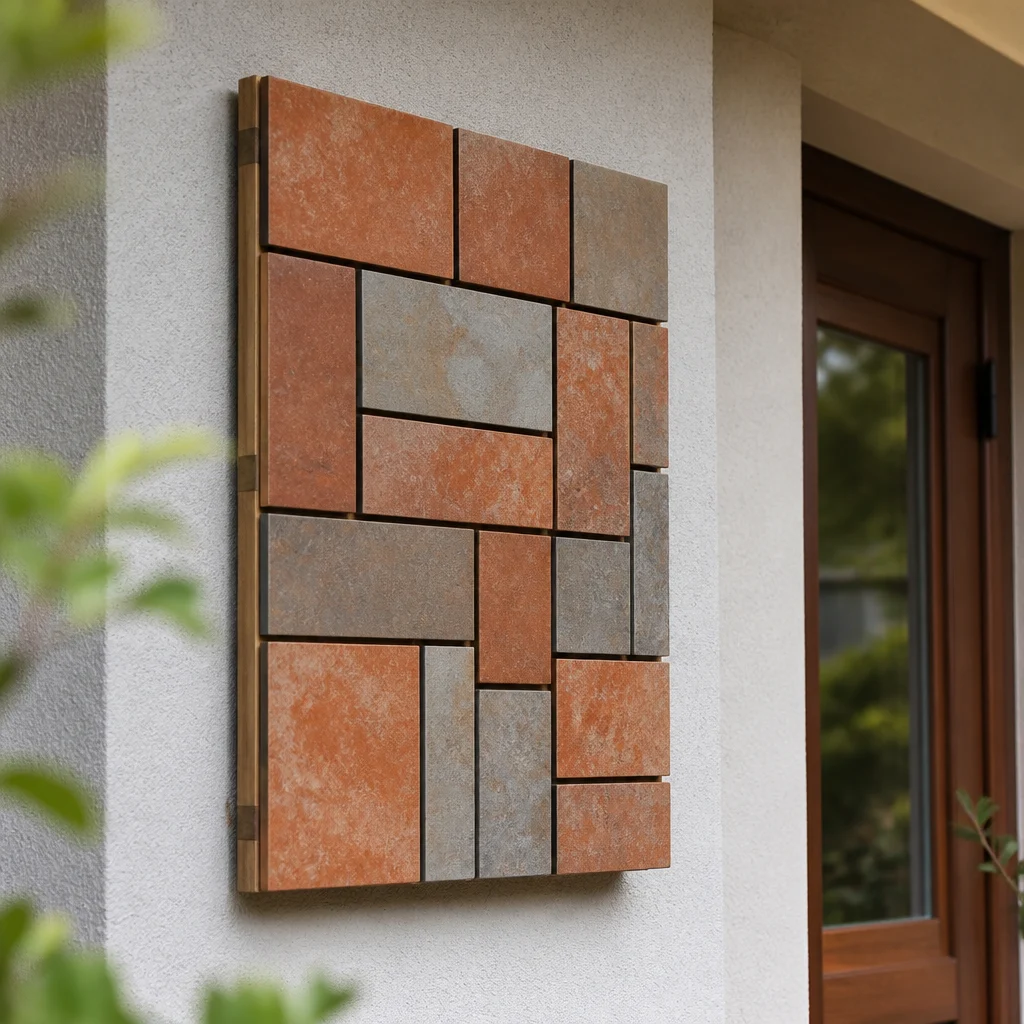

- Двигайтесь от центра к краям экрана. Плитки не должны плотно стыковаться: оставляйте термозазор 5–8 мм. Для контроля используйте крестики для плитки или полоски оргалита.
- Крайние плитки могут свисать за пределы рамы — так и задумано. После закрепления всех кусков оцените общий вид: если где-то зазоры вышли больше желаемого, можно подрезать плитку болгаркой с алмазным диском, но проще добавить декоративную деревянную накладку или оставить как есть — лоскутный стиль допускает неравномерность.
Шаг 4. Кронштейны и навеска

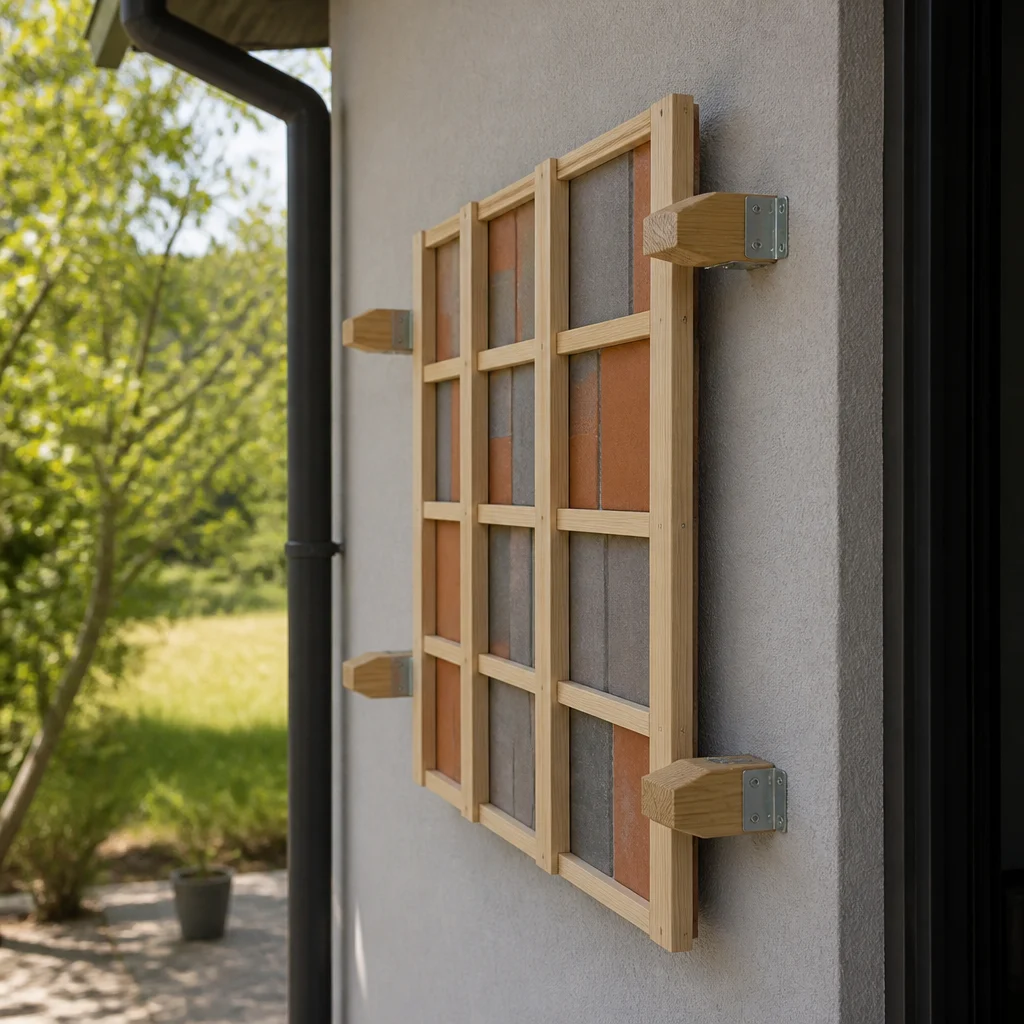

Чтобы обеспечить вентиляцию, экран должен отстоять от стены на 40–60 мм. Мы сделаем выносные кронштейны из бруска 40×40 мм (или скрутите две рейки 20×40 вместе, получив ту же толщину).
- Нарежьте два бруска по 400 мм (это будут горизонтальные опоры). Прикрепите их к верхней и нижней поперечинам каркаса с помощью металлических уголков и саморезов. Бруски должны выступать перпендикулярно плоскости экрана в сторону стены.

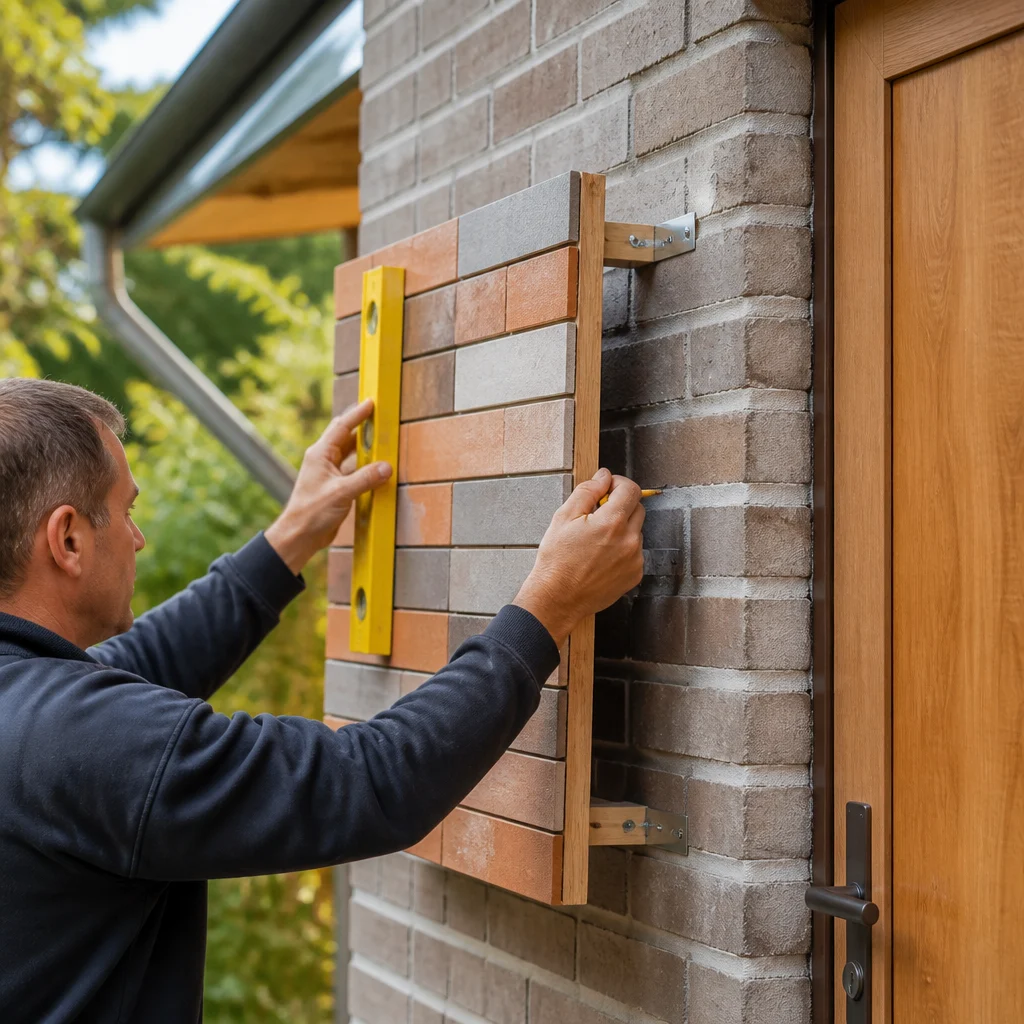

- Приложите экран к стене в выбранном месте, выставите по уровню вертикаль и горизонталь. Отметьте отверстия для крепления кронштейнов — по 2 точки на каждый брусок (всего 4). Учитывайте материал стены: для бетона и полнотелого кирпича подойдут дюбель-гвозди 6×40 мм, для пустотелых блоков — анкеры с лепестками.
- Просверлите отверстия, вставьте дюбели. Если используете мембрану, предварительно закрепите её на стене степлером или тарельчатыми дюбелями, выводя края под кронштейны. Затем повесьте экран на кронштейны и прикрутите длинными саморезами (не менее 50 мм) через отверстия в брусках. Проверьте вертикальность — при необходимости ослабьте крепёж, подложите под кронштейны тонкие прокладки.

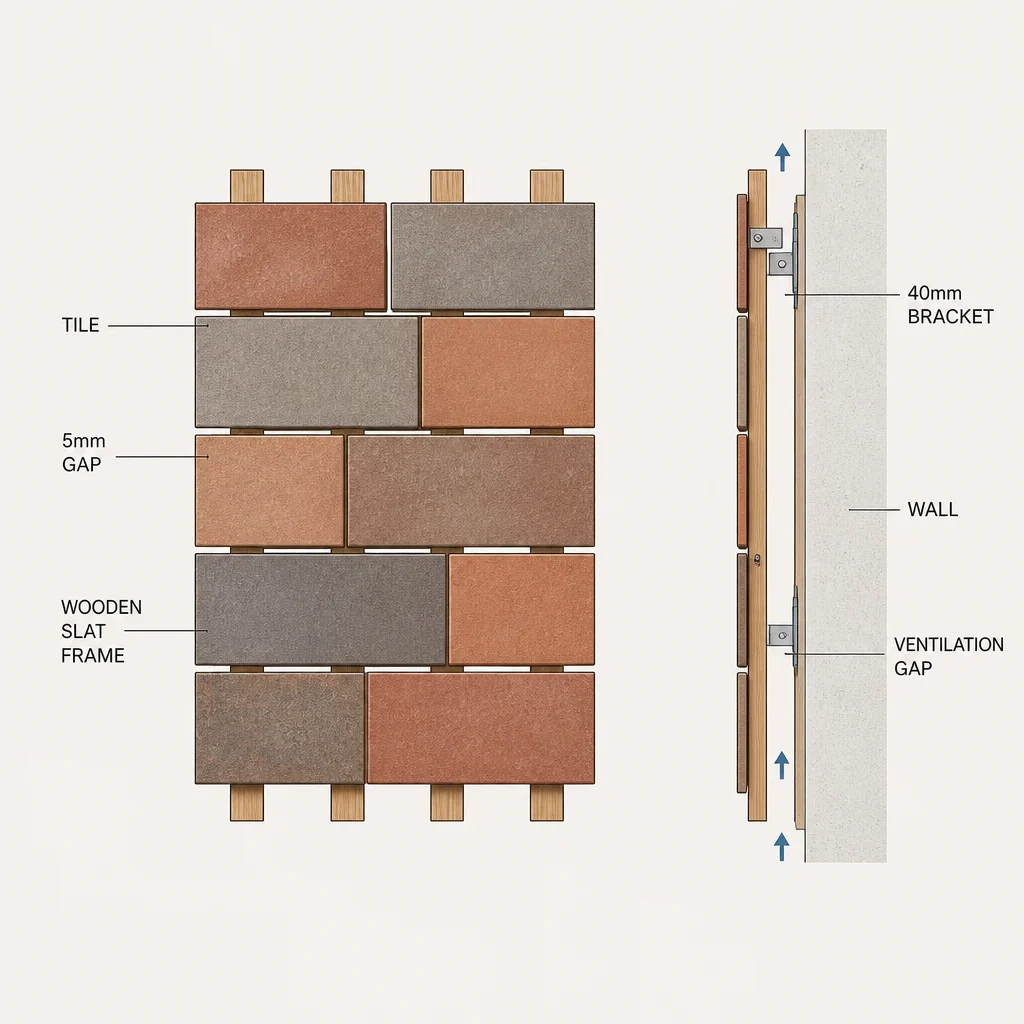

Схема вентилируемого экрана
Если проще понять конструкцию глазами, вот условный чертёж (вид спереди и сбоку):
Размеры ориентировочные, главное — обеспечить непрерывную воздушную прослойку и надёжное крепление.
Финишная обработка и уход

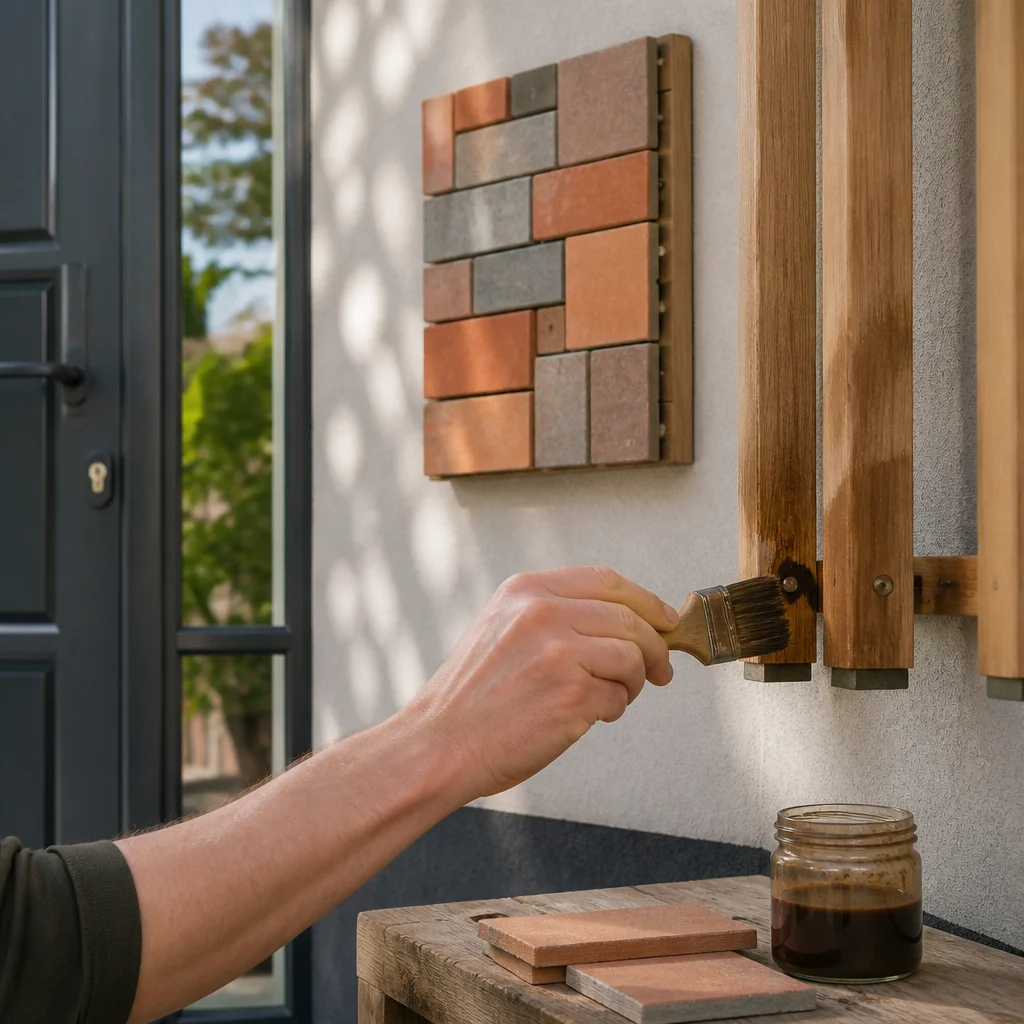

После монтажа осмотрите экран: деревянные части ещё раз покройте антисептиком (лучше тонированным в тон плитки или стены). Торцы реек, особенно нижние, обработайте особенно тщательно — там будет скапливаться влага. По верхнему краю экрана можно пустить узкую планку-капельник, которая отведёт дождевую воду от плитки.
Швы между плитками заполнять не нужно — это вентилируемая конструкция, вертикальная поверхность, влага через зазоры уходит вниз. Но если вы живёте в регионе с частыми косыми дождями, проложите зазоры мелкоячеистой вентиляционной сеткой, закрепив её скобами к рейкам до монтажа плитки. Периметр экрана в местах примыкания к стене обработайте фасадным герметиком, чтобы вода не затекала за каркас.
Такая самодельная облицовка прослужит не менее 5–7 лет без ремонта. Если какая-то плитка расколется (что маловероятно при зазорах), её легко заменить, выкрутив два самореза.

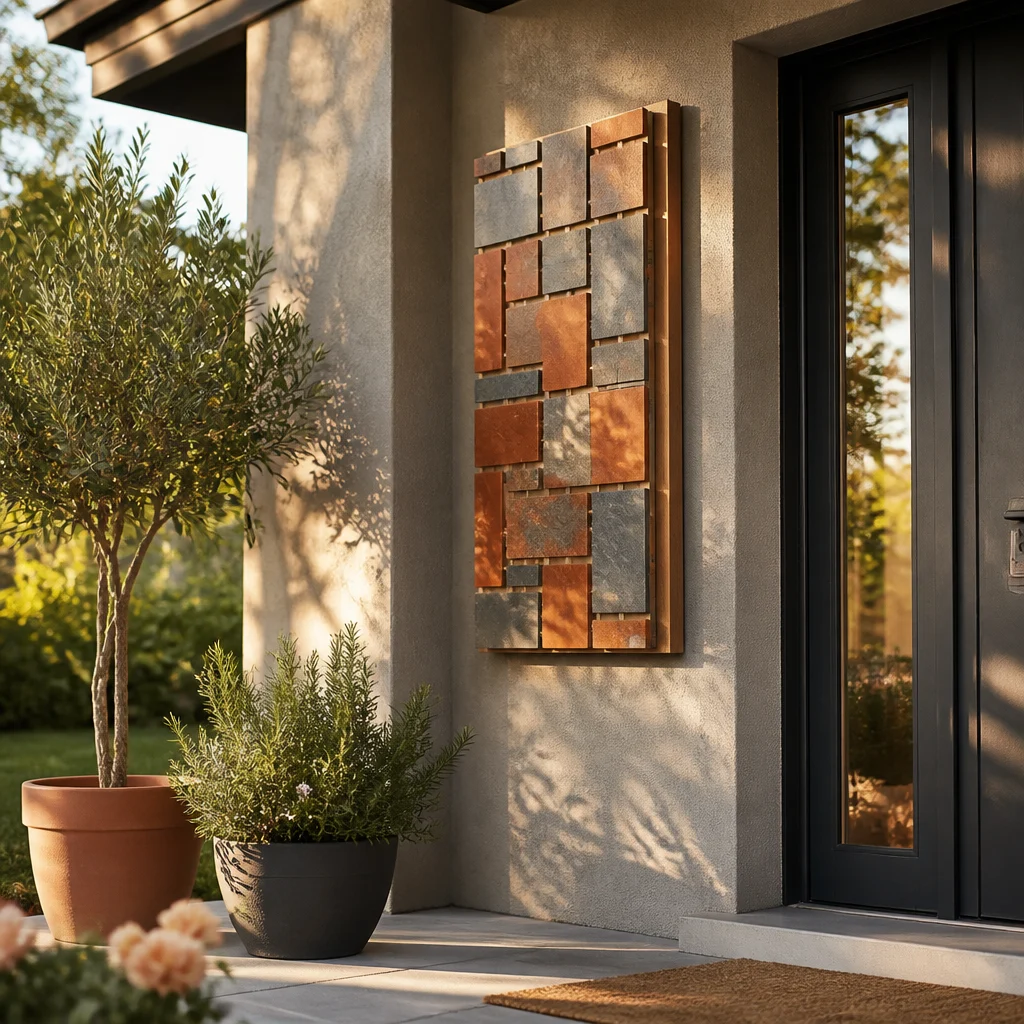

Заключение: вторая жизнь обрезков
Не нужно быть профессиональным отделочником, чтобы подарить остаткам плитки и реек вторую жизнь. Небольшой вентилируемый экран у входа не только спрячет дефекты стены, но и станет дизайнерским акцентом — особенно если смешать плитку разных оттенков терракоты или серого. Весь проект обошёлся мне только в крепёж и банку антисептика — остальное годами лежало в сарае.
