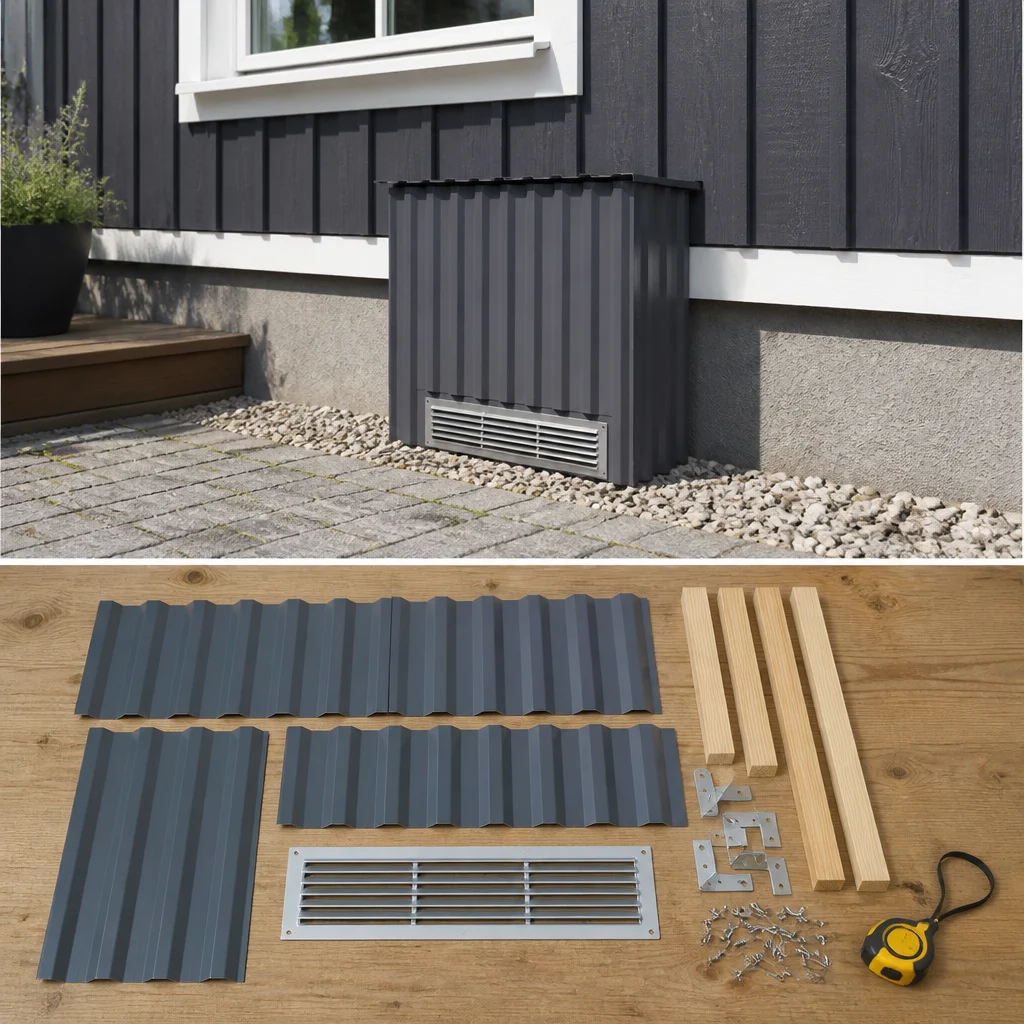

Материалы и инструменты
Для создания фасадного короба из обрезков профнастила вам понадобятся самые простые материалы и инструмент, который есть у многих домашних мастеров. Основу конструкции составляет деревянный каркас, обшитый металлическими листами. Габариты короба зависят от размеров вашего вентиляционного вывода, поэтому в таблице приведены ориентировочные значения для типового узла диаметром 100–150 мм. Предполагаемый размер короба — 600×400×300 мм (В×Ш×Г).
| Материал | Кол-во | Примечание |
|---|---|---|
| Обрезки профнастила (стеновой, высота волны 10–20 мм) | 4 листа (≈600×400 мм каждый) | Можно разных цветов, но сначала грунт/краска |
| Деревянные рейки 20×40 мм | ≈4 метра | Для каркаса; подойдут и бруски 30×30 мм |
| Металлические уголки 20×20 мм | 8 шт. | Для соединения реек каркаса |
| Саморезы по дереву 3,5×35 мм | 16 шт. | Для уголков |
| Саморезы по металлу с пресс-шайбой 4,2×19 мм | ≈30 шт. | Для крепления профнастила к каркасу (в цвет листов или оцинкованные) |
| Антикоррозийный грунт (краска по металлу) | небольшое количество | Для обработки резаных кромок |
| Вентиляционная решётка металлическая или пластиковая | 1 шт. | Размером ≈100×200 мм для выхода воздуха |
Из инструмента: дрель-шуруповёрт, ножницы по металлу (ручные или электрические), ножовка или электролобзик, рулетка, строительный уровень, карандаш, кисть для грунтовки. Если профнастил толстый, можно использовать болгарку с тонким отрезным кругом, но для обрезков обычно достаточно ручных ножниц.
Пошаговая сборка

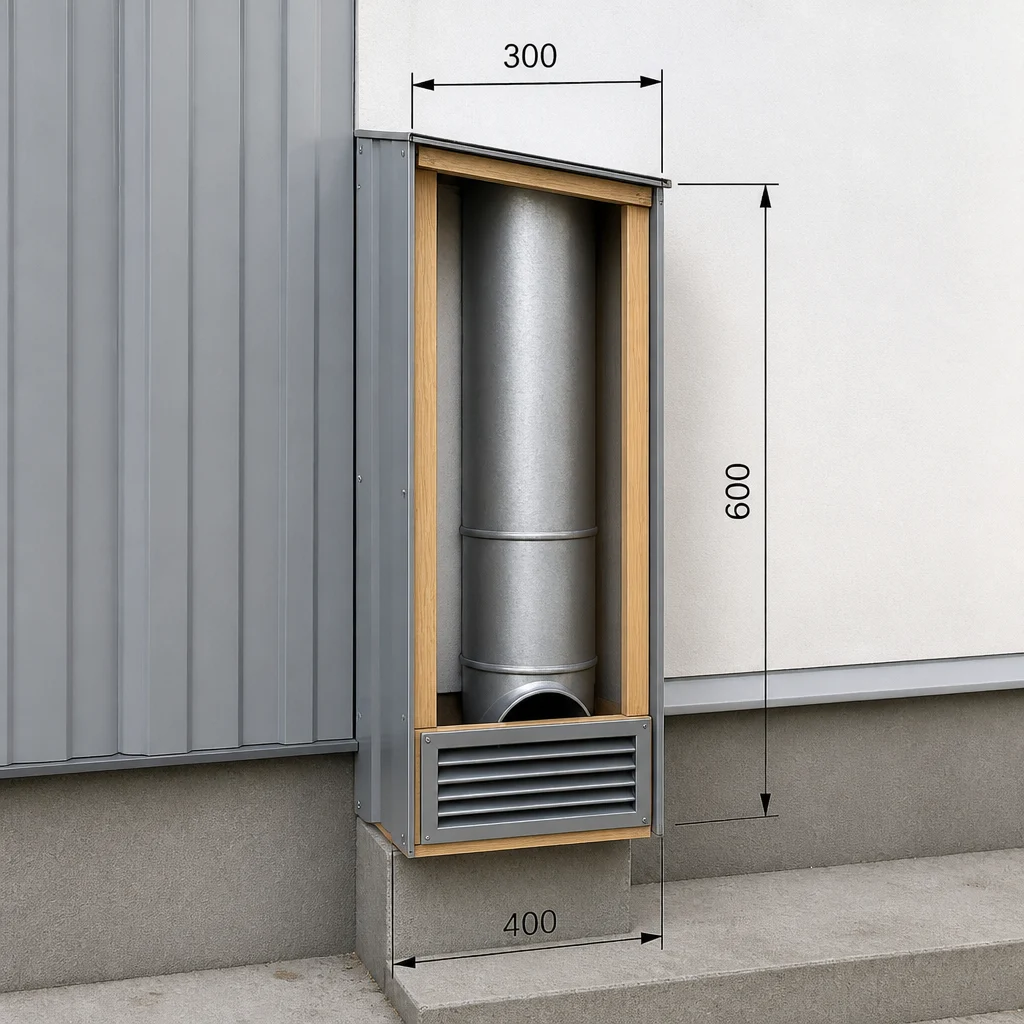

Схема короба
Перед началом работ полезно представить общий вид конструкции. Ниже приведена простая схема каркаса и обшивки. Она поможет при раскрое и сборке.
Эскиз достаточно условен, главное — понять расположение элементов. Все размеры подгоняются по месту.
Шаг 1: Замеры и расчёт
Тщательно измерьте выступающую вентиляционную трубу или решётку на фасаде. Короб должен полностью скрывать элемент с запасом по 30–50 мм с каждой стороны для циркуляции воздуха. Запишите высоту, ширину и необходимую глубину (расстояние от стены до крайней точки вывода). По этим размерам определите размеры каркаса и площадь обшивки. Например, если патрубок выпирает на 150 мм, глубина короба — 200 мм. Не забудьте предусмотреть отверстие для выхода воздуха — снизу или с лицевой стороны.

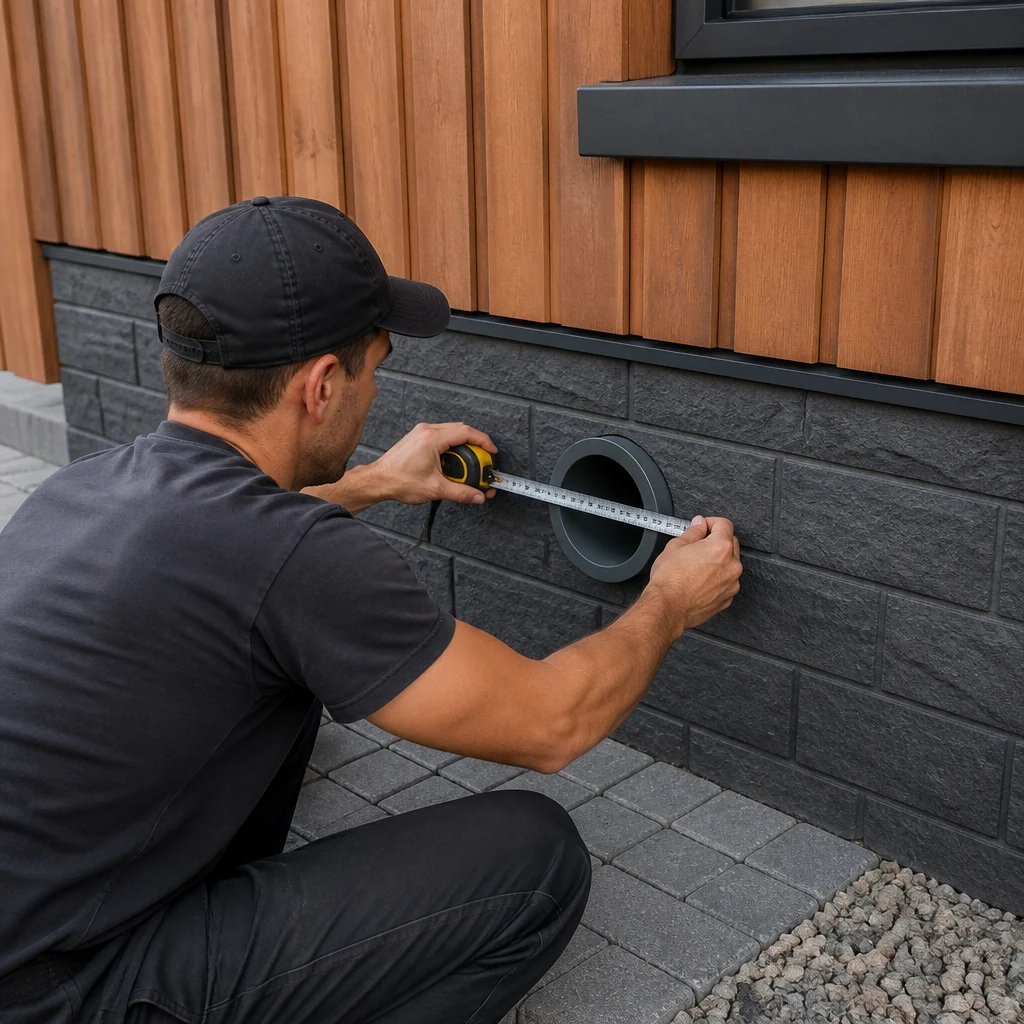

Точный замер — основа аккуратного короба Шаг 2: Изготовление каркаса
Нарежьте деревянные рейки по размеру. Для прямоугольного короба понадобятся:

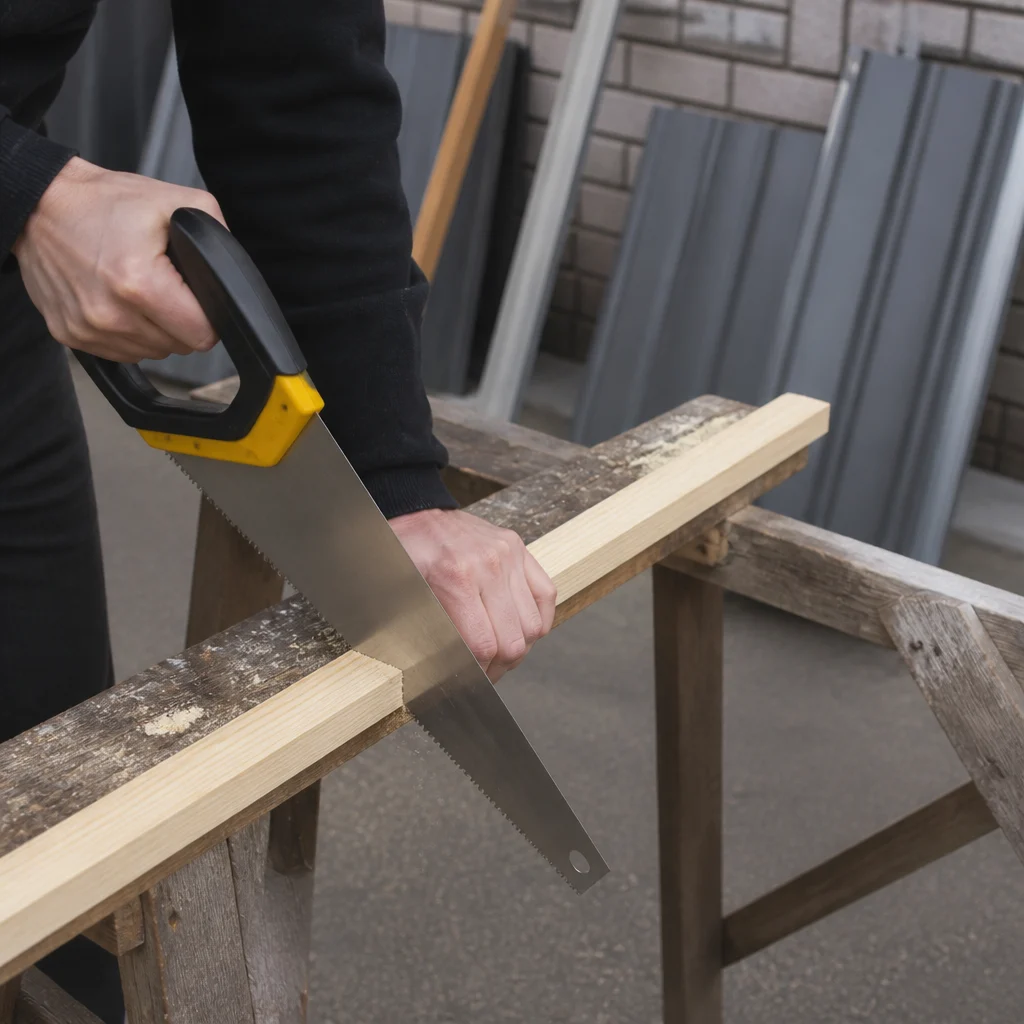

Нарезаем деревянные рейки для каркаса - 2 продольные рейки длиной 600 мм (вертикальные стойки),
- 4 поперечные рейки длиной 360 мм (верх и низ, а также промежуточные распорки),
- 4 рейки глубиной 280 мм (горизонтальные связи, формирующие глубину короба).
Точные длины зависят от выбранных габаритов. С помощью уголков и саморезов по дереву соберите каркас: сначала две прямоугольные рамки (переднюю и заднюю), затем соедините их распорками глубины. Проверьте геометрию угольником — углы должны быть прямыми.
Шаг 3: Сборка каркаса
Разложите нарезанные рейки на ровной поверхности. Соберите переднюю рамку: скрепите две вертикальные стойки и две поперечные рейки (верх и низ) с помощью уголков и саморезов 3,5×35 мм. Аналогично соберите заднюю рамку (она будет крепиться к стене, поэтому её можно сделать облегчённой). Соедините рамки четырьмя рейками глубины, установленными по углам. Для жёсткости добавьте по одной горизонтальной распорке посередине боковых сторон. Весь каркас должен быть устойчивым.

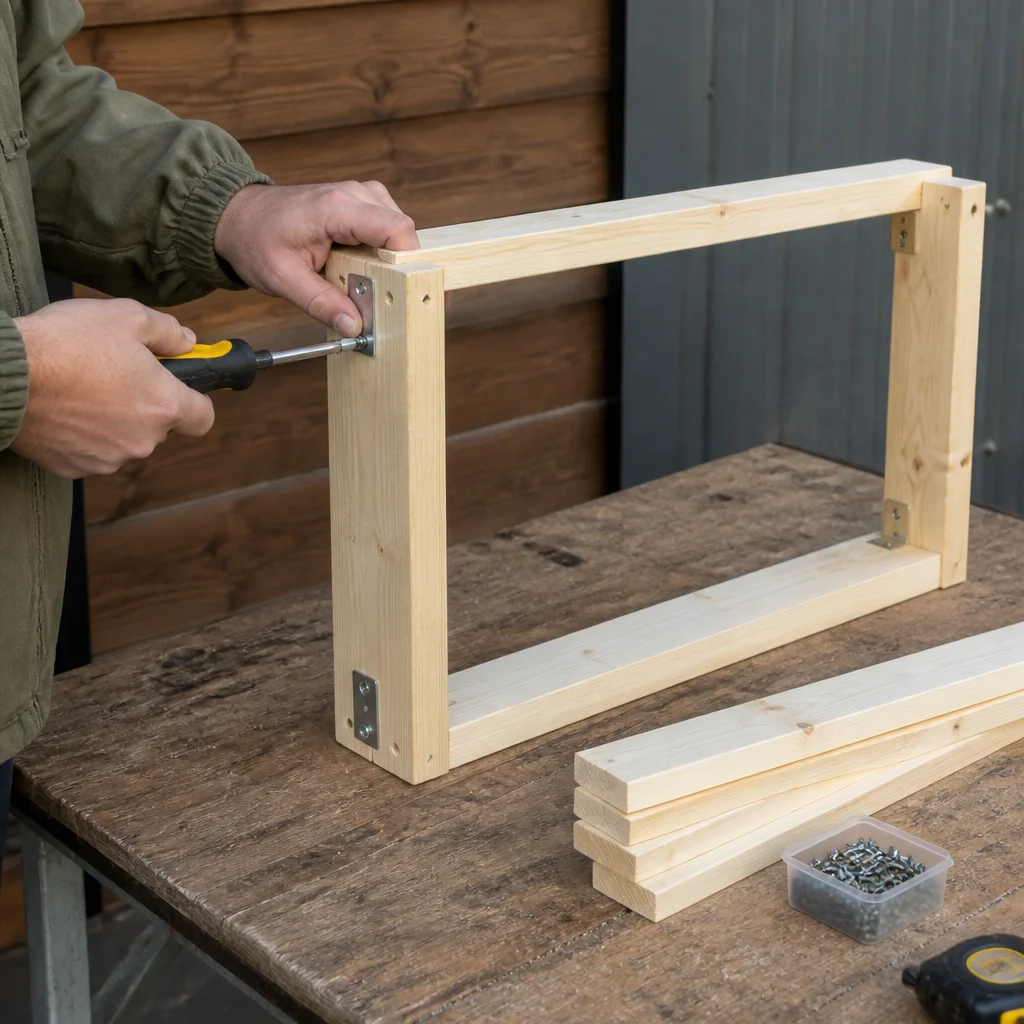

Сборка каркаса на саморезы и уголки Шаг 4: Раскрой профнастила
Примерьте листы профнастила к каркасу. Понадобятся: передняя панель, две боковые панели, верхняя и нижняя (или достаточно четырёх сторон). В нашем случае короб будет прилегать к стене задней открытой стороной, поэтому обшиваем только перед, бока и верх/низ. Разметьте листы так, чтобы волны шли вертикально (это улучшает отвод воды). Вырежьте детали ножницами по металлу или электролобзиком. Кромки после резки острые — обработайте напильником или наждачной бумагой, затем загрунтуйте для защиты от ржавчины.

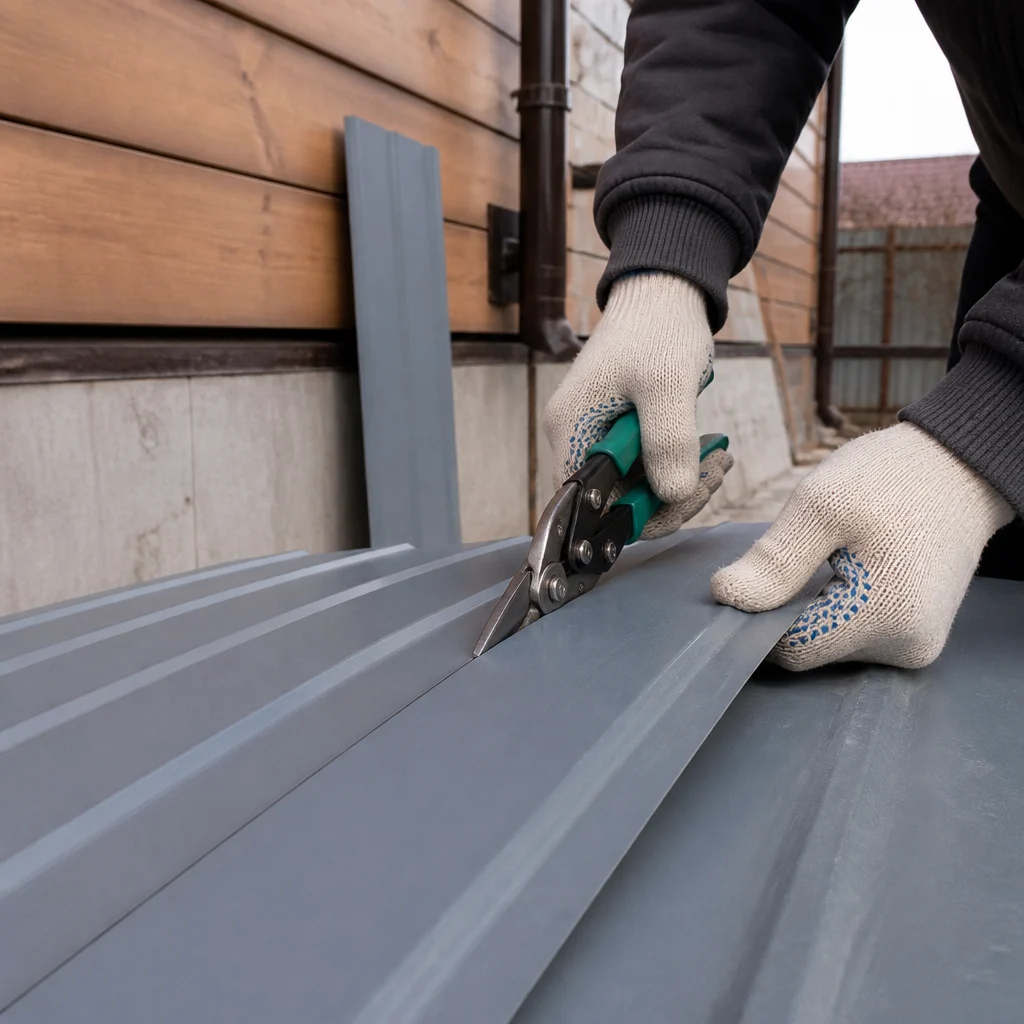

Раскрой профнастила под размер панелей В передней панели или в нижней части предусмотрите отверстие под вентиляционную решётку. Можно вырезать прямоугольное окно лобзиком, отступив от краёв 50–100 мм.
Шаг 5: Обшивка каркаса

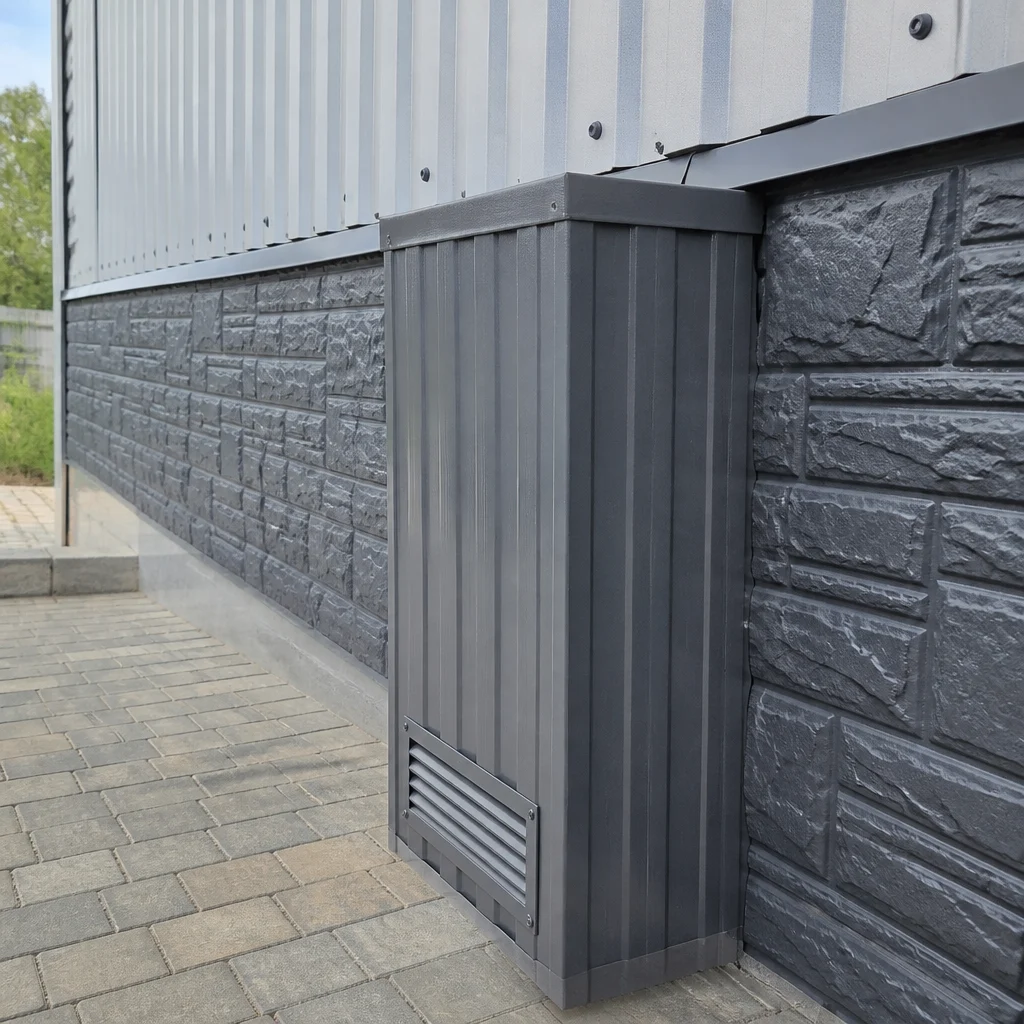

Закрепите листы профнастила на каркасе с помощью саморезов по металлу с пресс-шайбой. Начинайте с передней панели: приложите её к каркасу, выровняйте и прикрутите в нижнюю часть каждой второй волны. Не затягивайте слишком сильно, чтобы не деформировать металл. Затем закрепите боковины и верхнюю панель. Все стыки старайтесь делать аккуратными, можно оставить небольшой нахлёст для защиты от осадков.

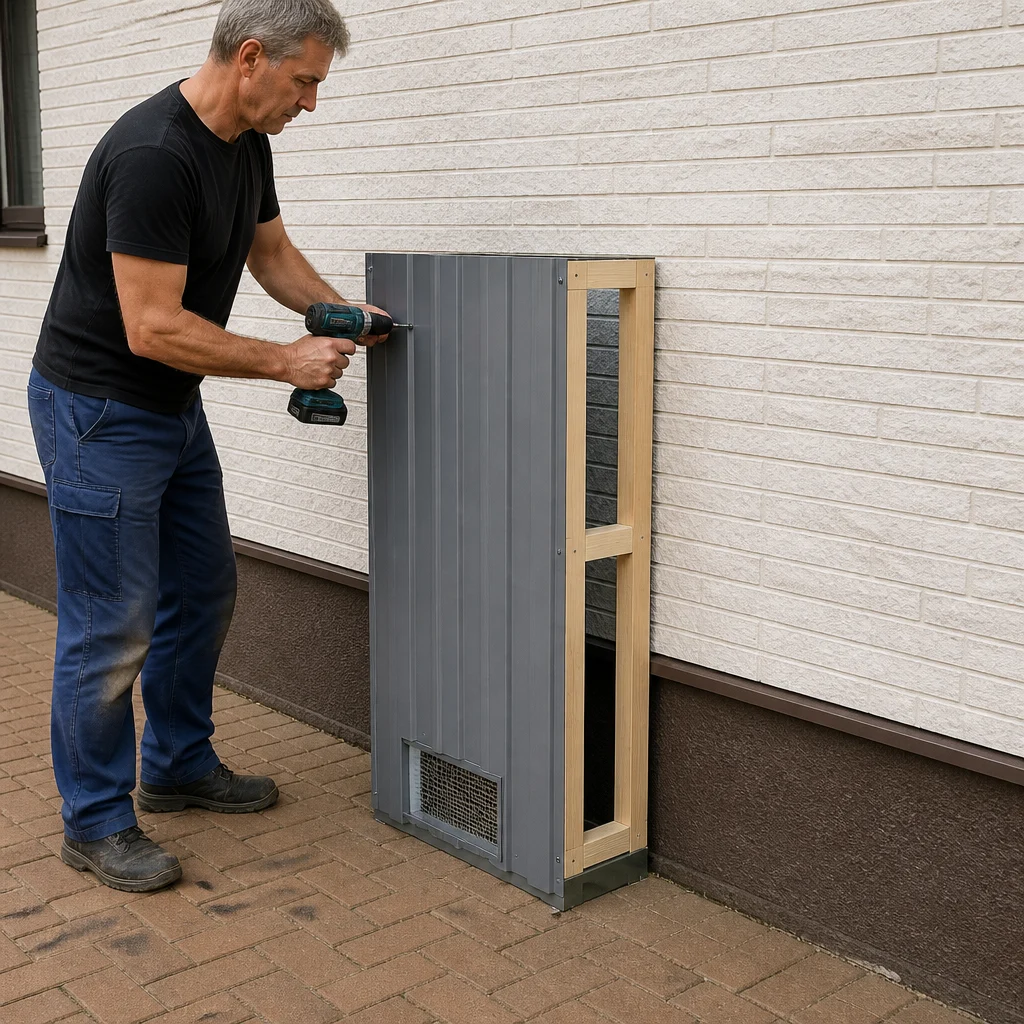

Крепим профнастил к каркасу саморезами Если обрезки низкие по цвету, подберите саморезы в тон или используйте оцинкованные. В местах крепления предварительно просверлите отверстия в металле тонким сверлом.
Шаг 6: Монтаж на фасад
Приставьте готовый короб к стене, закройте вентиляционный вывод. С помощью уровня выставите вертикаль и горизонталь. Через заднюю рамку или через боковины просверлите отверстия в стене (в зависимости от материала фасада — бетон, кирпич) и закрепите короб дюбель-гвоздями или анкерными болтами. Если стена деревянная, используйте длинные саморезы. Убедитесь, что конструкция прочно держится и не вибрирует.

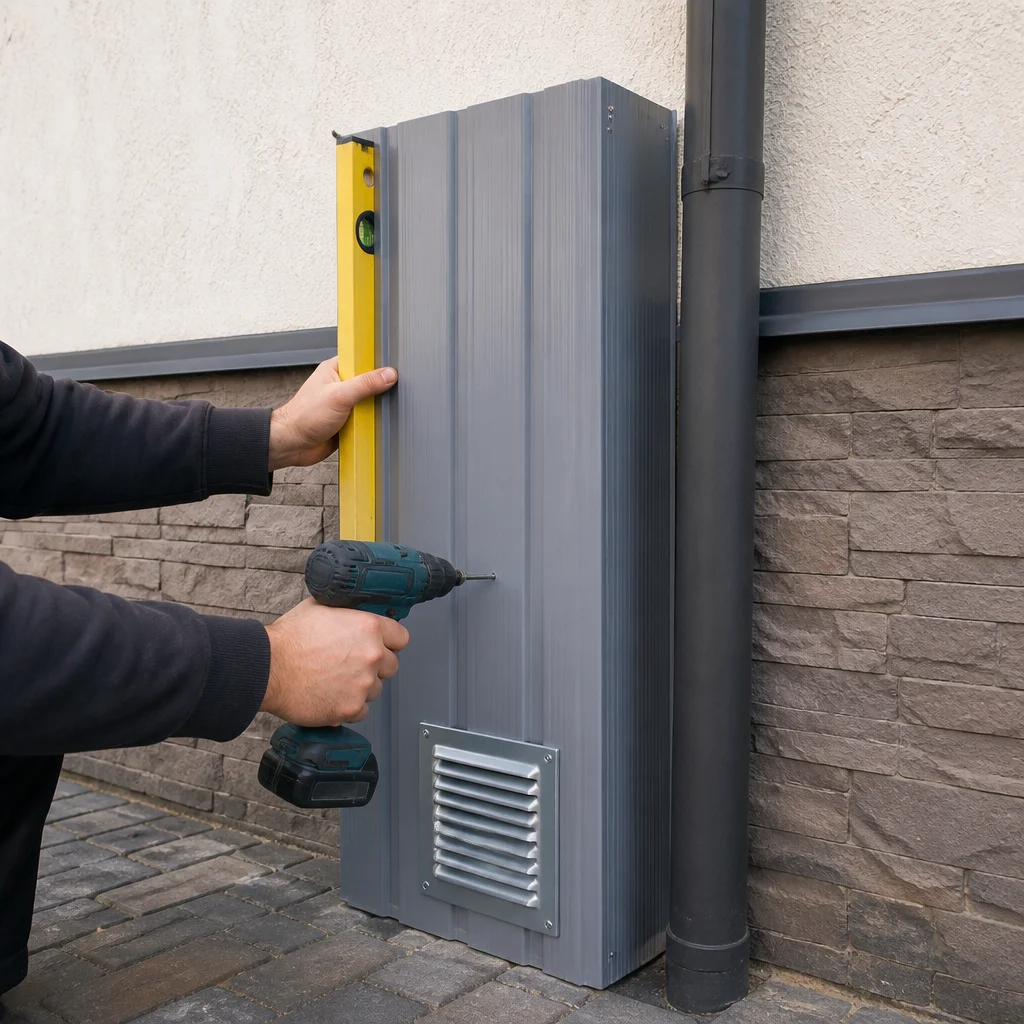

Монтаж короба на фасад с контролем уровня
Финиш

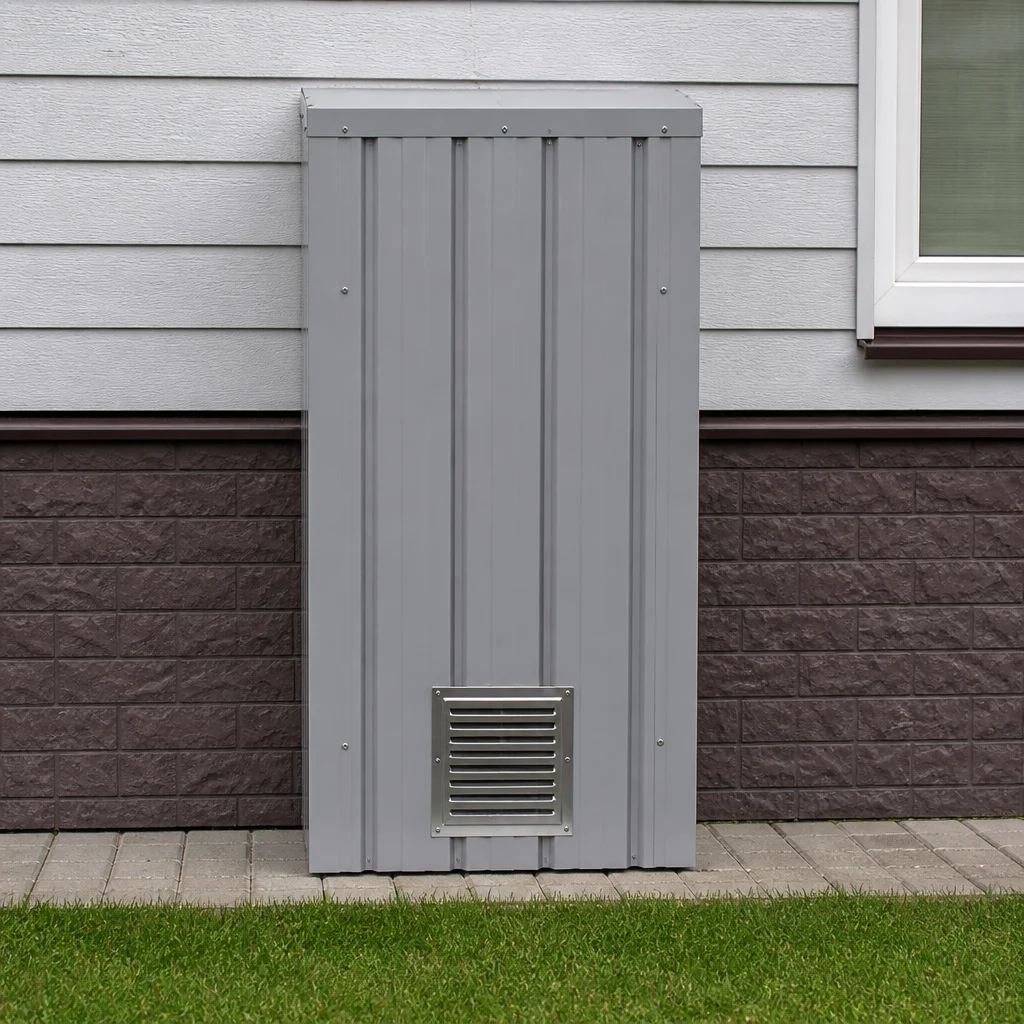

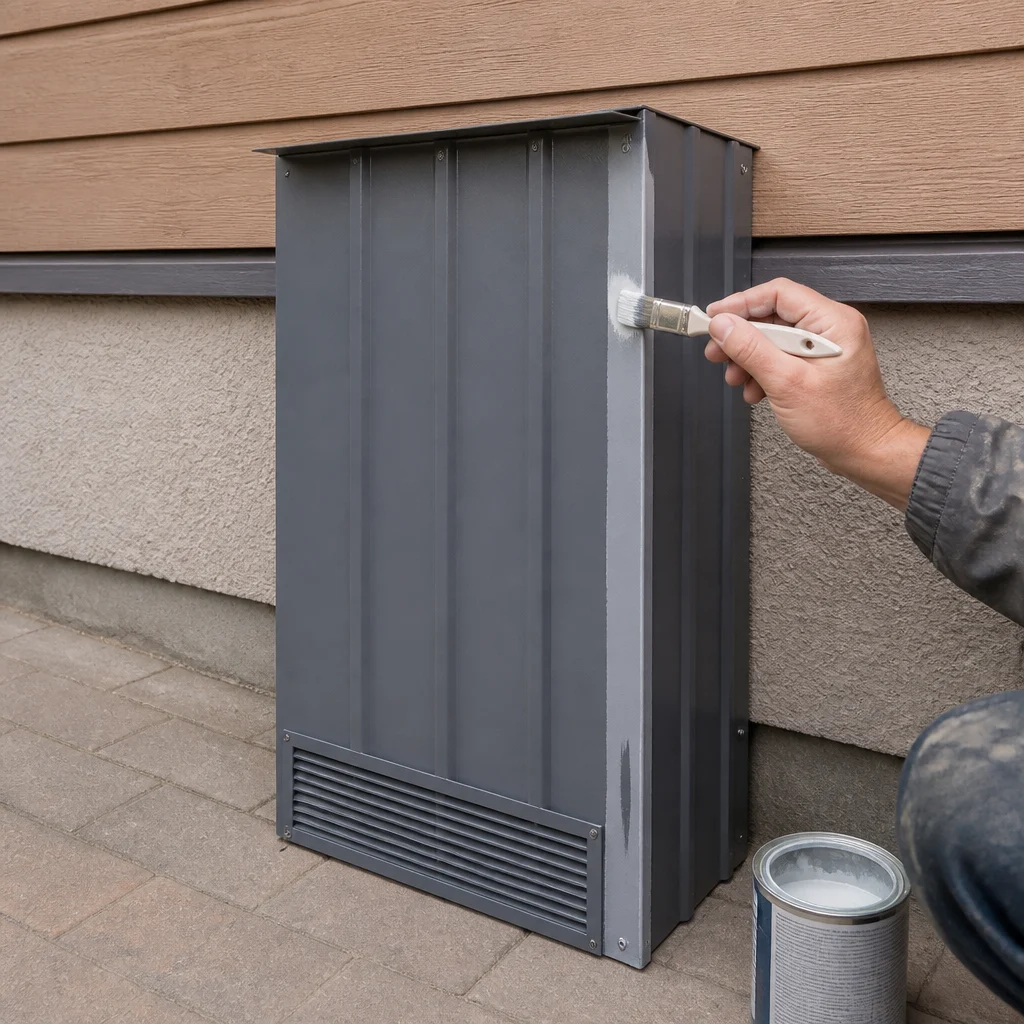

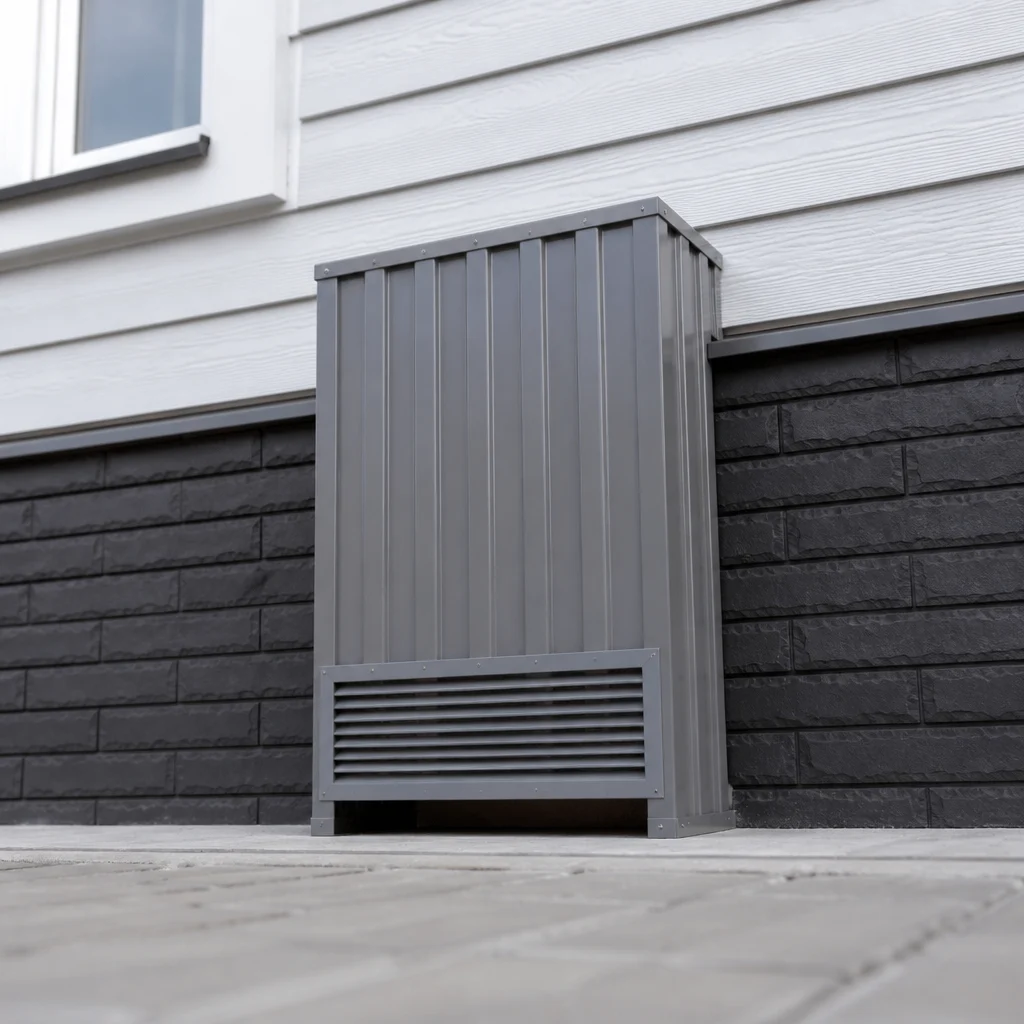

Осмотрите короб: все резаные кромки должны быть обработаны грунтом или краской по металлу. При желании можно покрасить весь короб в цвет фасада, используя аэрозольную краску для наружных работ. Вентиляционную решётку вставьте в подготовленное окно и закрепите мелкими саморезами или клеем-герметиком. Проверьте, что воздух свободно проходит через короб. Теперь ни труба, ни вытяжка не портят вид здания, а фасад приобрёл аккуратный законченный вид.

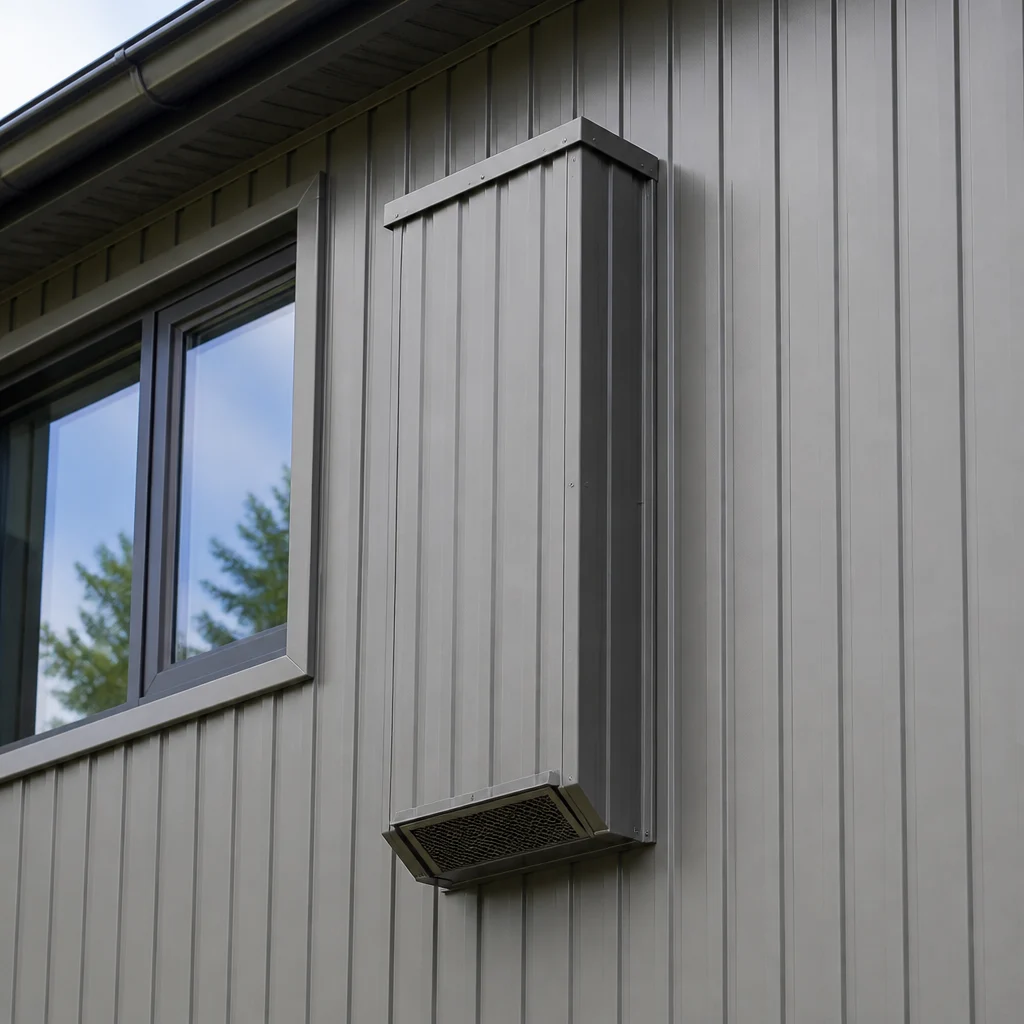

Результат
Собрать такой короб из обрезков профнастила можно буквально за 3–4 часа, а прослужит он долго благодаря оцинкованному покрытию. Если вы хотите заранее «примерить» короб к своему фасаду и поэкспериментировать с цветами, попробуйте онлайн-конструктор HBlocks Design — там можно наложить модель на фото и выбрать подходящий оттенок.
