Почему ПНД, а не металл или ПВХ
Полиэтилен низкого давления давно перестал быть диковинкой на загородных участках. Его выбирают за сочетание лёгкости, гибкости и абсолютной коррозионной стойкости. В отличие от стальных труб, ПНД не ржавеет, не зарастает известковым налётом, а при замерзании воды чаще растягивается, а не лопается. Сварка полиэтилена требует специального паяльника и навыка, но компрессионные фитинги решают проблему: собрать водопровод получится с тем же набором инструментов, что и детский конструктор.
Для летнего водопровода на даче, системы полива огорода, подвода воды к бане или летней кухне ПНД — оптимальный материал. Он не боится ультрафиолета (хотя чёрные трубы чуть более устойчивы, синие и серые тоже служат десятилетиями), не выделяет вредных веществ и выдерживает давление до 10–16 атмосфер в зависимости от класса. Главное — правильно подобрать диаметр и фитинги.

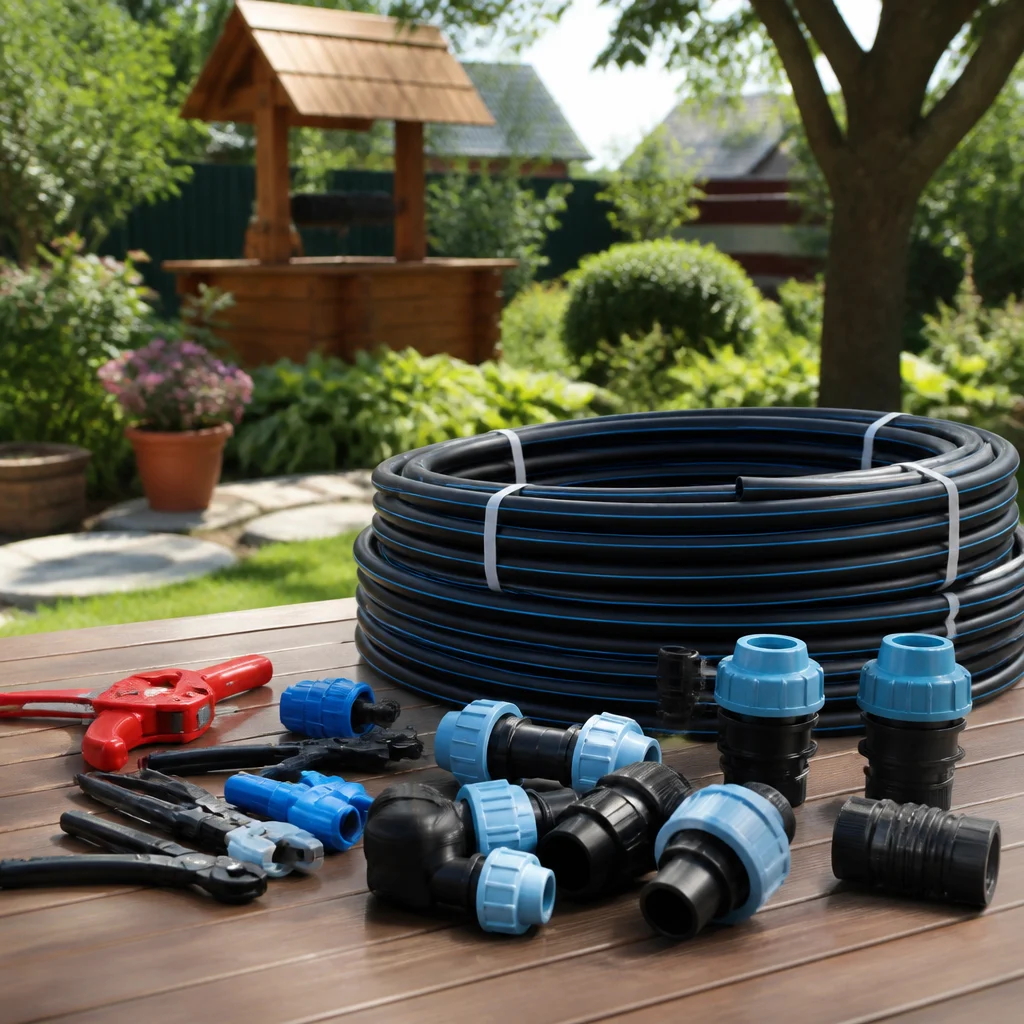

Что нужно для сборки: труба, фитинги, инструмент

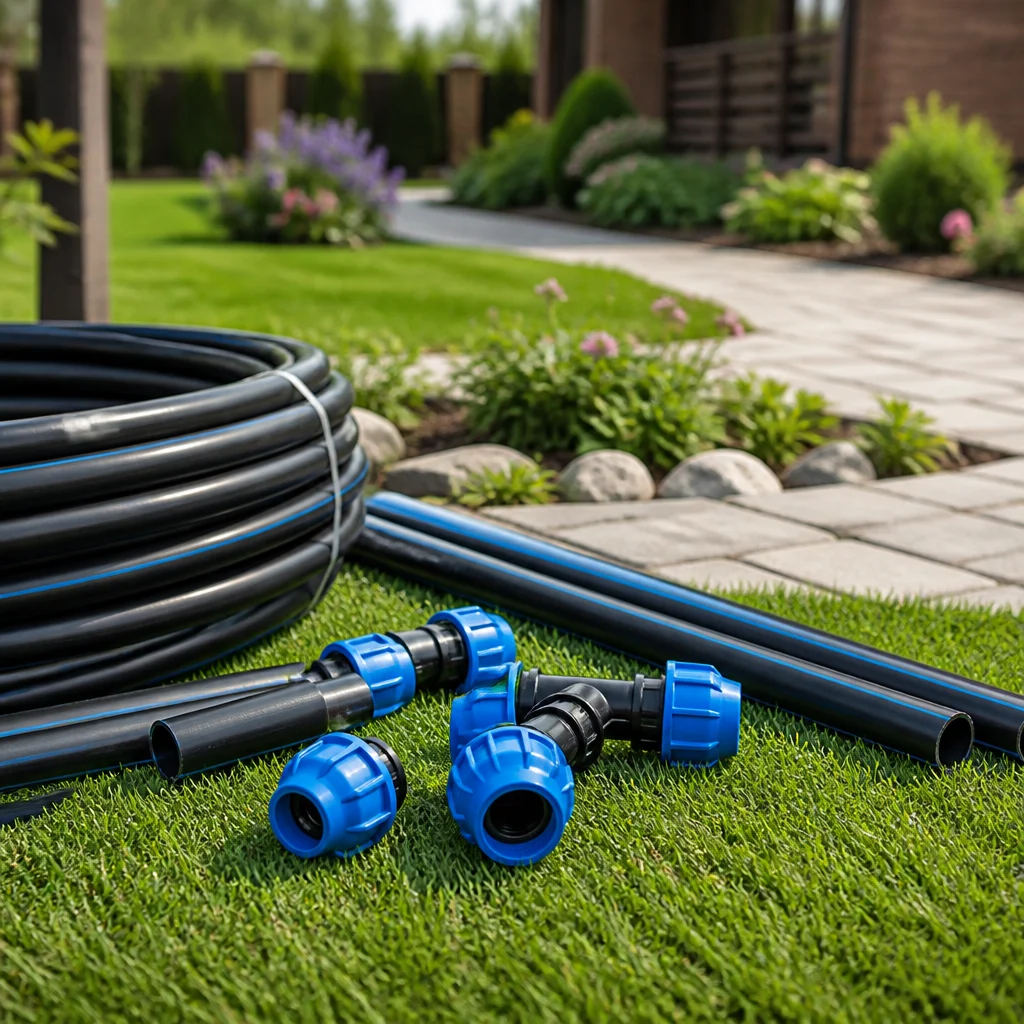

Труба ПНД
Чаще всего в быту используют трубы диаметром 20, 25 или 32 мм. Для магистральной линии от источника до распределительных точек разумно брать 32 мм, а отводы к кранам и дождевателям — 20 или 25 мм. Труба продаётся в бухтах по 25, 50 или 100 метров, что позволяет избежать лишних стыков. Выбирайте изделия с маркировкой ПЭ 80 или ПЭ 100 — это класс полиэтилена; чем выше цифра, тем плотнее и прочнее стенка.
Для холодного водоснабжения применяют трубы PN10 или PN12.5, для систем с возможным превышением давления (например, если насос создаёт сильный напор) — PN16. Вся информация выбита прямо на поверхности.
Компрессионные фитинги
Именно эти детали позволяют монтировать водопровод без нагрева и специального оборудования. Конструкция проста: корпус, обжимное кольцо (цанга), уплотнительная резинка и накидная гайка. При затягивании гайки кольцо надёжно прижимает трубу к штуцеру, а резинка герметизирует соединение.
Основные типы, которые потребуются:
- Муфта соединительная — для прямого стыка двух труб одного диаметра.
- Переходная муфта — если нужно соединить трубы разного сечения.
- Угольник (90°) — поворот трассы без изгиба трубы с маленьким радиусом.
- Тройник — ответвление на поливочный кран или отдельную линию.
- Заглушка — временная или постоянная герметизация конца.
- Переход на резьбу (с наружной или внутренней резьбой) — для присоединения к кранам, насосу, шланговым переходникам.
Покупайте фитинги проверенных брендов: у них точная геометрия и качественный пластик, который не трескается при затяжке. Стоимость деталей невысока, а запас прочности покрывает любой дачный сценарий.

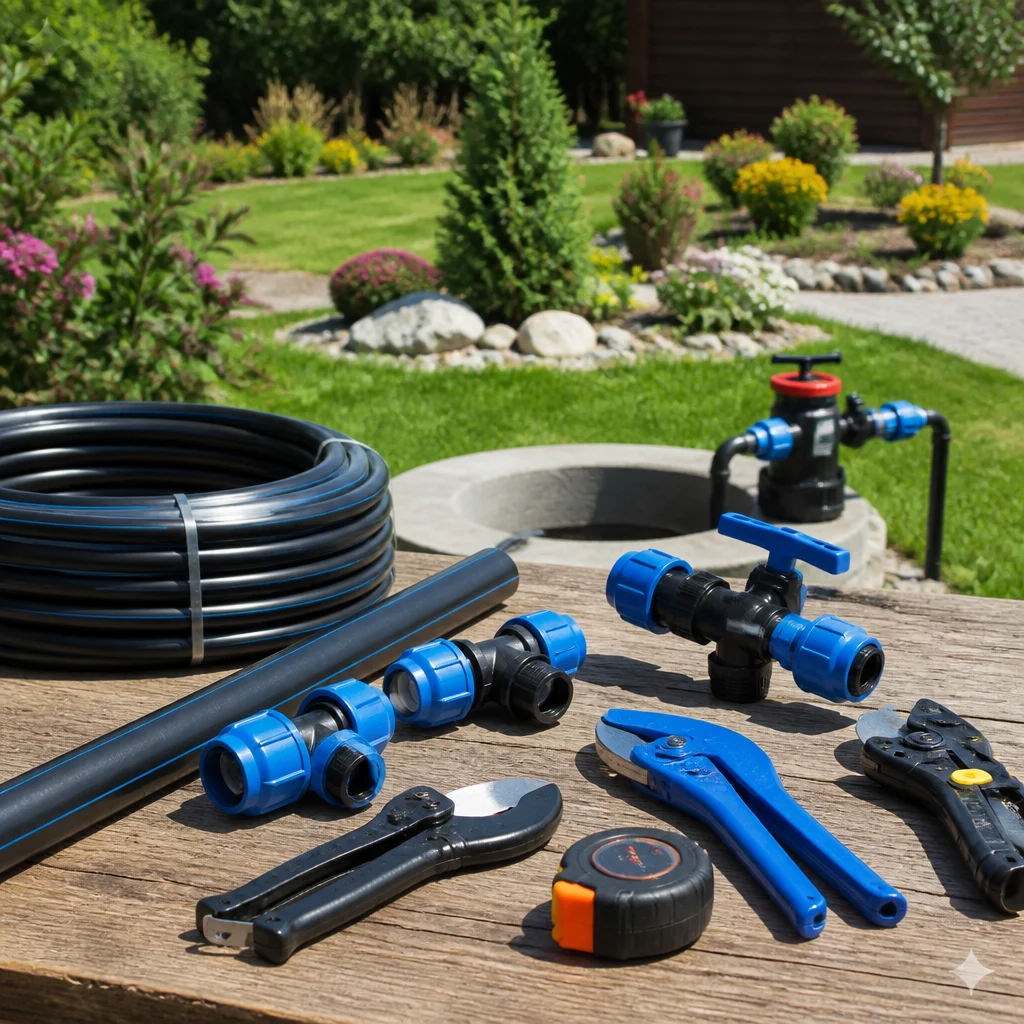

Инструмент
Набор минимальный:
- ножовка с мелким зубом или труборез для пластиковых труб;
- острый нож для снятия фаски;
- рулетка и маркер;
- гаечный ключ или разводной ключ под размер гайки фитинга (обычно 32–40 мм);
- наждачная бумага или напильник для зачистки среза;
- строительный уровень (для подземной укладки — нивелир или лазерный уровень при желании).
Специфический инструмент не требуется. При аккуратной работе можно обойтись даже ножом и руками, но ключ обеспечит равномерную и контролируемую затяжку.
Проектируем водопроводную разводку
Набросайте схему на бумаге или прямо на грунте с помощью колышков и верёвки. Отметьте ключевые точки: место подключения к источнику (скважина, колодец, централизованная магистраль, накопительный бак), все будущие краны, зоны капельного полива, дождеватели, летний душ, баня. Желательно проложить основную магистраль по прямой, с минимальным количеством поворотов, чтобы снизить гидравлическое сопротивление.
Помните: компрессионные фитинги допускают многоразовый монтаж, поэтому ошибка в длине не фатальна — трубу можно отрезать и переделать стык. Тем не менее продуманная трассировка сэкономит время и нервы.
Если водопровод летний и на зиму консервируется, трубы можно класть прямо по земле, закрепив колышками или скобами, и предусмотреть уклон для слива. Для круглогодичной работы потребуется траншея ниже глубины промерзания (в средней полосе 1,3–1,8 м). В рамках этой статьи рассматриваем именно летний либо разборный вариант без сварочных работ.

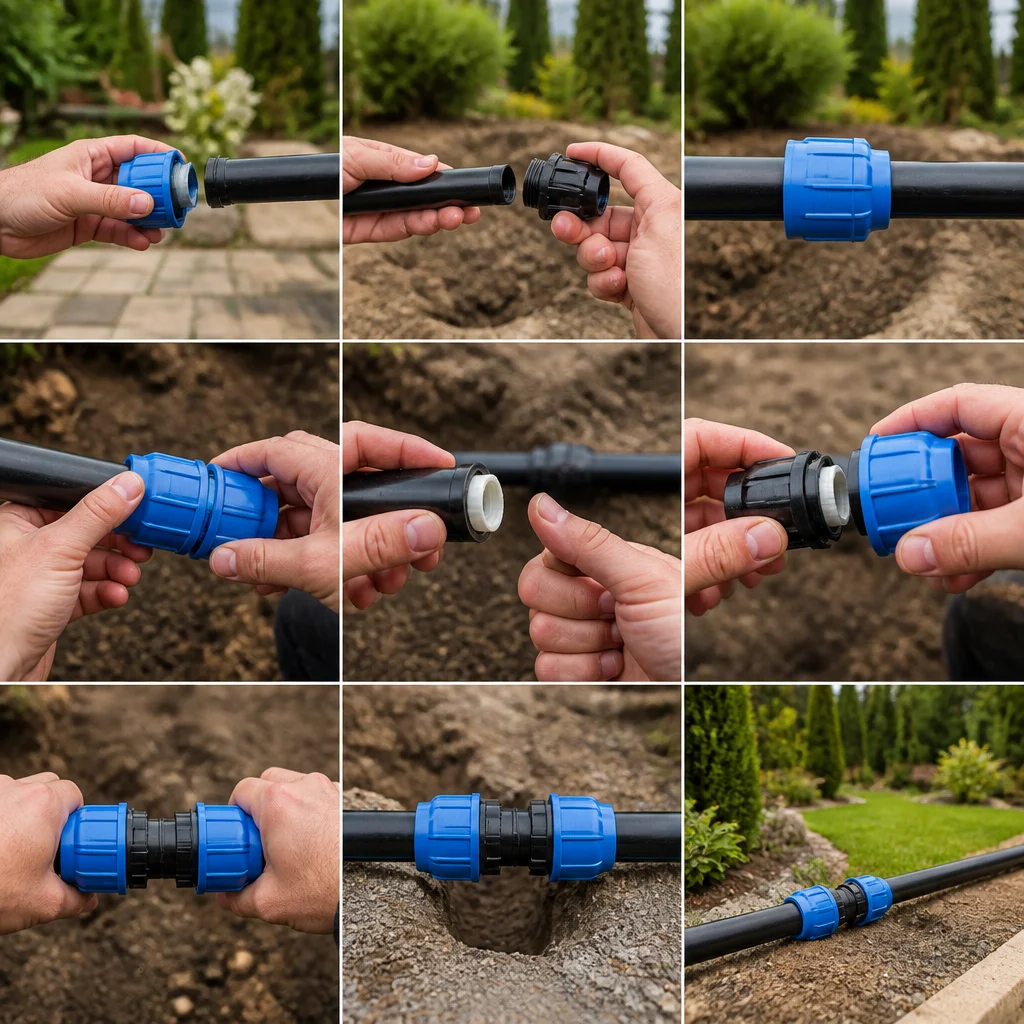

Пошаговый монтаж компрессионного соединения

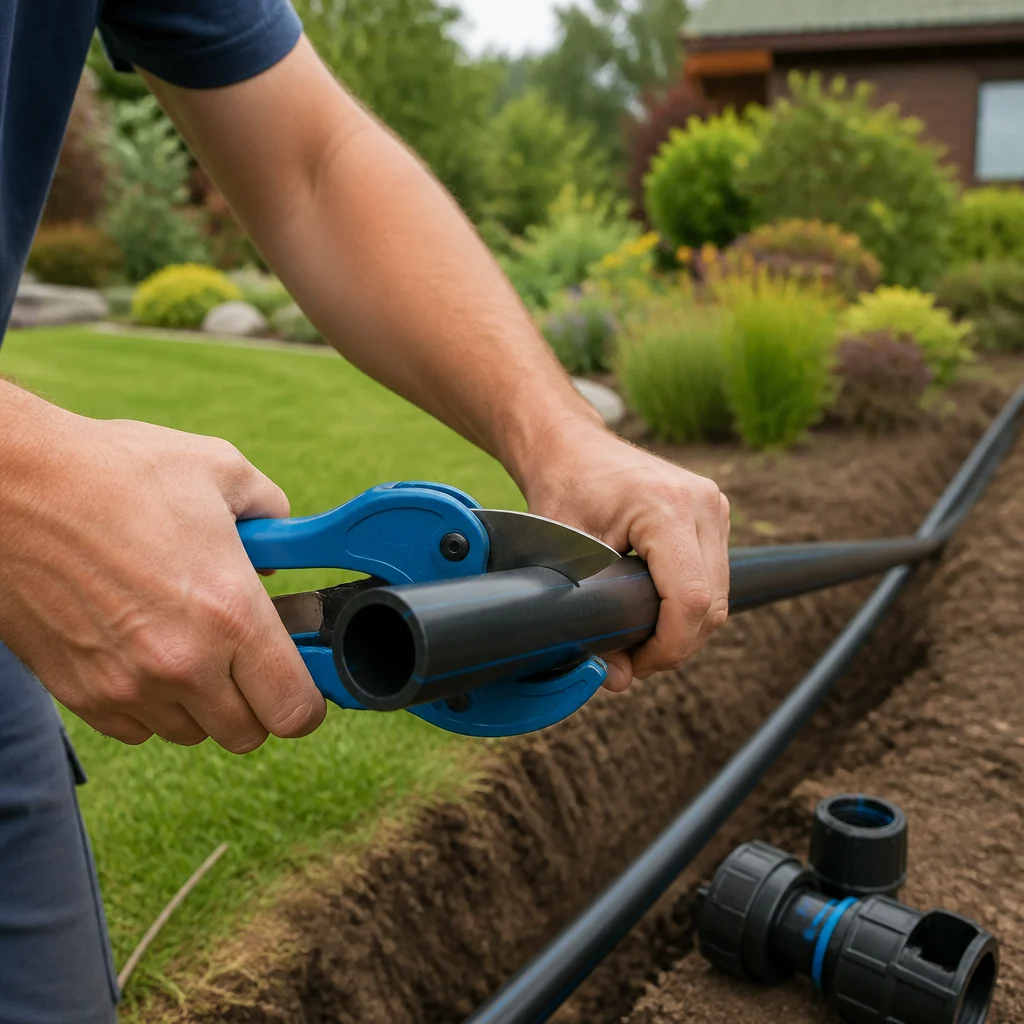

Шаг 1. Отрезаем трубу
Ножовкой или труборезом сделайте ровный перпендикулярный срез. Любое отклонение от прямого угла приводит к тому, что торец недоседает до уплотнителя, и герметичность падает. Сразу снимите фаску (небольшой скос 2–3 мм) с наружной кромки, иначе при вставлении острая грань может сдвинуть или повредить резиновое кольцо. Зачистите срез от заусенцев наждачной бумагой.
Шаг 2. Размечаем глубину
Наденьте накидную гайку и цангу на трубу. Приложите фитинг и отметьте маркером риску на расстоянии, равном глубине посадочного отверстия — это контрольная метка. Когда труба будет вставлена до упора, метка должна оказаться вровень с корпусом.

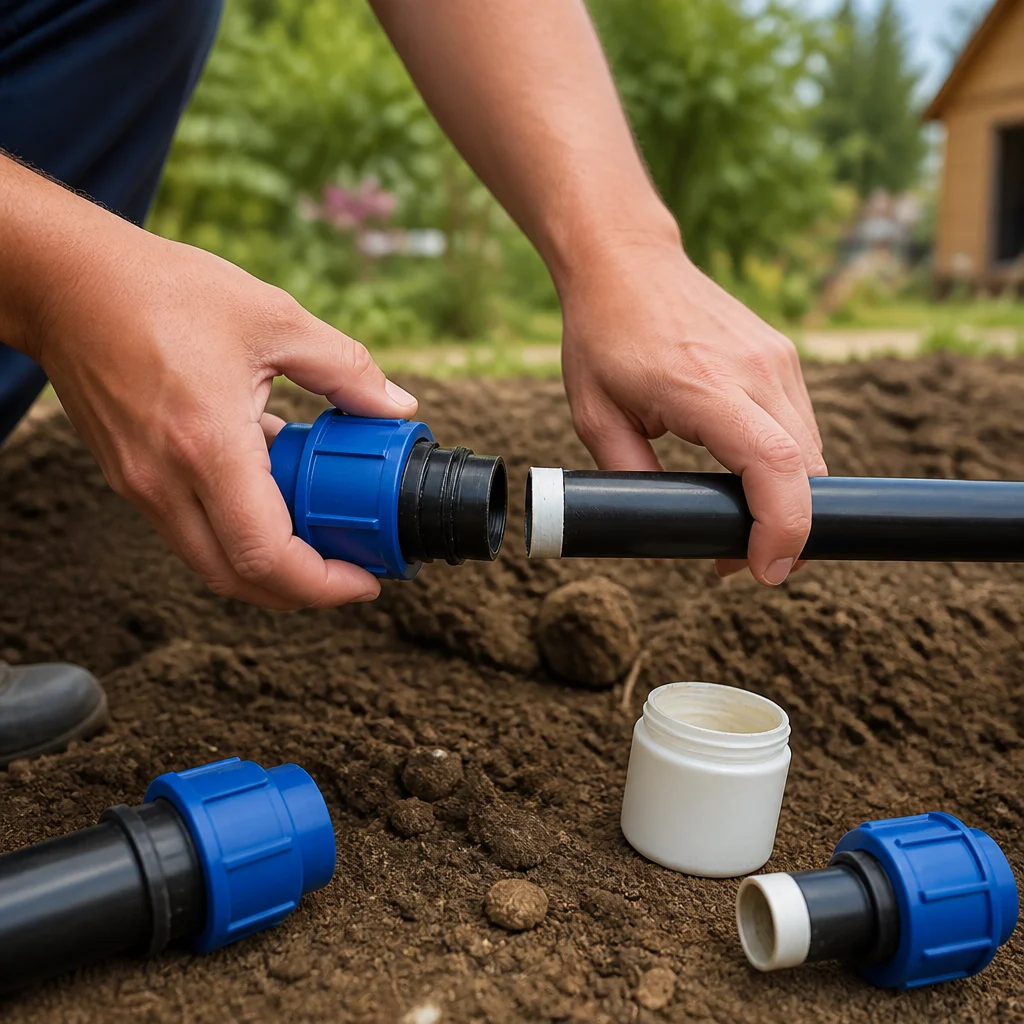

Шаг 3. Смазка и вставка
Силиконовая смазка необязательна, но значительно облегчает скольжение резинки и продлевает её жизнь. Достаточно капли на наконечник трубы. Вставьте трубу в фитинг плавно, без перекосов, до самой метки. Вы почувствуете, как она упёрлась в буртик.

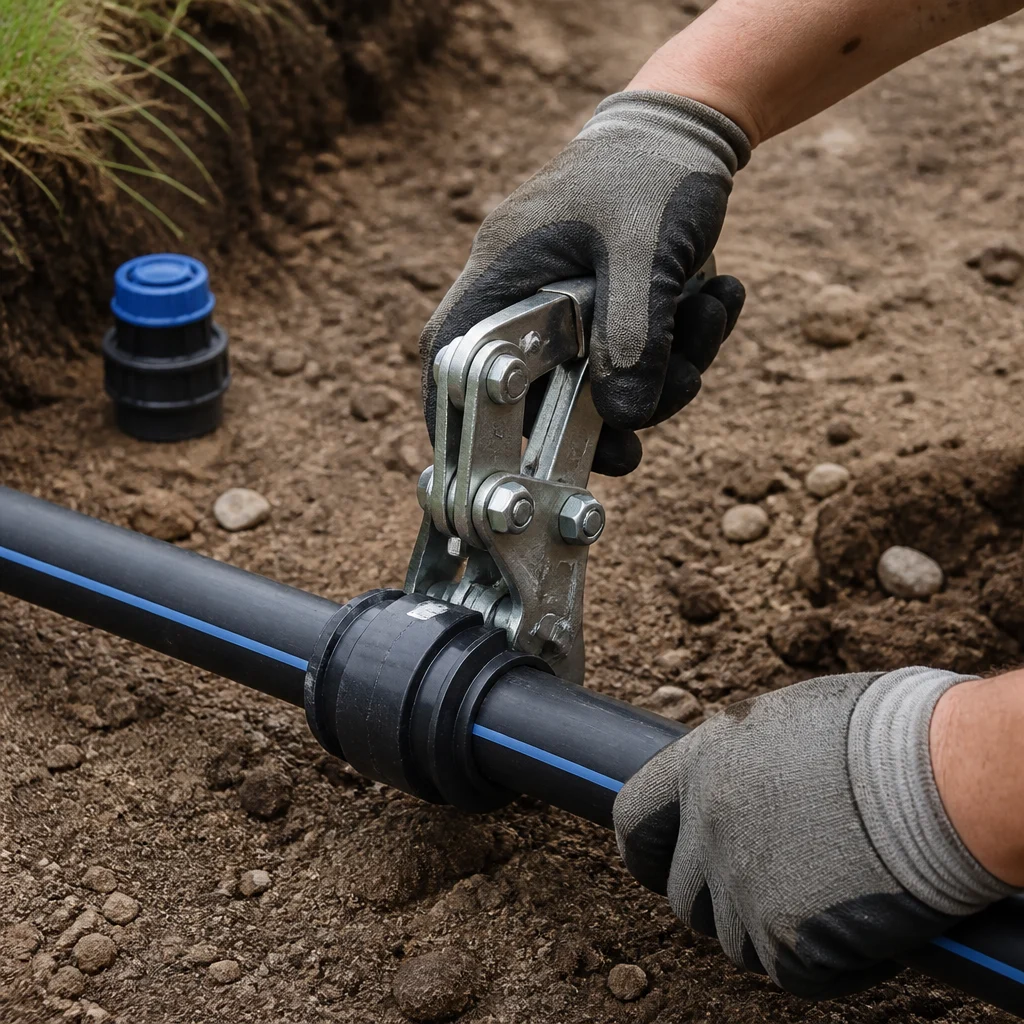

Шаг 4. Обжим
Надвиньте до корпуса цангу и наживите накидную гайку. Затягивайте ключом вращая гайку по резьбе. Важно: не перетяните. Фитинги рассчитаны на затяжку от руки с последующим доворотом ключом на 1/2–3/4 оборота. Если приложить чрезмерное усилие, пластик лопнет. Признак нормальной затяжки — характерный щелчок или плотное прилегание гайки без видимых зазоров, а также невозможность провернуть трубу руками.

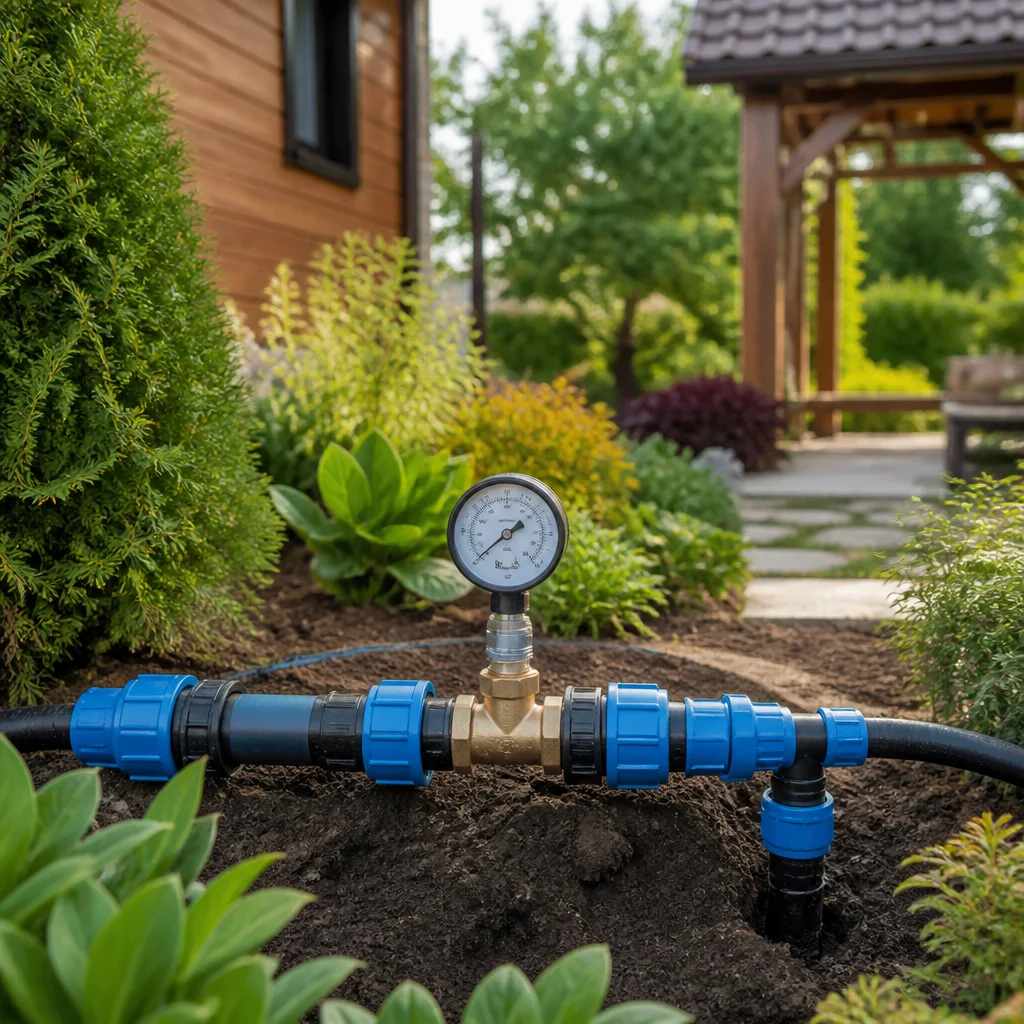

Шаг 5. Проверка герметичности
После сборки всей системы подайте воду. Медленно открывайте запорную арматуру и наблюдайте за каждым стыком. Мелкая капель часто устраняется небольшим доворотом гайки (на 1/4 оборота). Если течь не прекращается, придётся слить воду, разобрать узел, осмотреть резинку — не завернулась ли она, нет ли царапин на трубе. Иногда достаточно чуть передвинуть хомут и собрать заново.

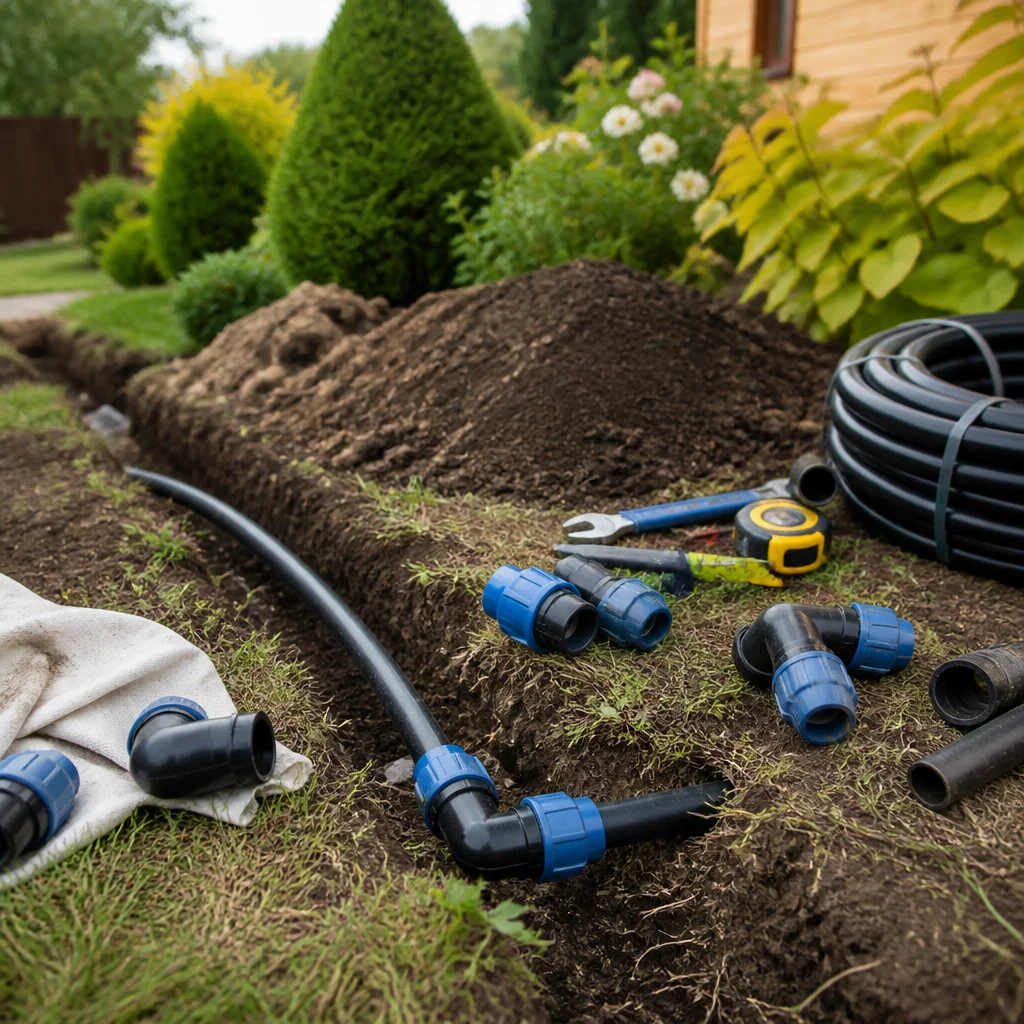

Типичные ошибки и как их избежать
Даже такая простая технология таит подводные камни. Зная их, вы сэкономите время и избежите луж посреди газона.
- Косой срез. Если труба обрезана не под 90°, уплотнительное кольцо контактирует с ней неравномерно. Решение — использовать труборез или направляющий уголок для ножовки.
- Отсутствие фаски. Острый край сдирает резинку или вдавливает её в зазор — соединение начинает пропускать воду спустя пару недель эксплуатации. Не ленитесь, снимайте фаску.
- Недостаточная глубина посадки. Труба упёрлась в резинку, но не дошла до буртика. Через время цанга может сползти. Всегда доводите до отметки и контролируйте визуально.
- Перетяжка гайки. Самая распространённая проблема. Пластиковый корпус трескается, и узел подлежит замене. Затягивайте без фанатизма, следуйте принципу «рука + четверть оборота ключом».
- Применение ФУМ-ленты или льна на компрессионных фитингах. В этой системе герметичность обеспечивается резиновым кольцом, дополнительное уплотнение на резьбе только мешает правильному обжиму и может сорвать резьбу. Резьбовые части фитингов не контактируют с водой, они служат только для затяжки.
- Экономия на фитингах. Дешёвые «безымянные» детали часто имеют заусенцы внутри, хрупкий пластик или резину, которая дубеет за один сезон. Переплата в 30–50 рублей за бренд обоснована.
- Прокладка труб внатяжку. Нагреваясь на солнце, ПНД слегка удлиняется. Если трасса натянута как струна, в местах поворотов создаётся напряжение, которое расшатывает соединения. Оставляйте небольшую слабину, особенно на прямых участках длиннее 5 метров.
Летний водопровод на поверхности: практические советы
Для сезонного использования разборная система из ПНД — идеальный вариант. Труба не гниёт и легко сворачивается в кольца осенью. Несколько проверенных рекомендаций:
- Крепите трубу к земле специальными пластиковыми скобами или металлическими шпильками, чтобы её не сдвигало при ходьбе, покосе травы и порывах ветра.
- Предусмотрите уклон в сторону самой низкой точки — это обеспечит самослив перед консервацией. Если рельеф не позволяет, установите ручной спускной кран или дренажный клапан в нижней части сети.
- Места пересечения с пешеходными дорожками защитите отрезком металлической трубы большего диаметра или пластиковым кожухом — даже прочный ПНД можно повредить острой лопатой или тяжёлой тачкой.
- Все резьбовые выходы (краны, штуцеры) располагайте так, чтобы шланг не перегибался у основания, иначе фитинг расшатается.
- В жару труба может неприятно пахнуть и нагревать воду. Если планируете использовать водопровод для питьевых нужд, выбирайте сертифицированную пищевую трубу синего цвета или чёрную с синей продольной полосой, а магистраль по возможности укладывайте в тени кустарников или неглубокой траншее.

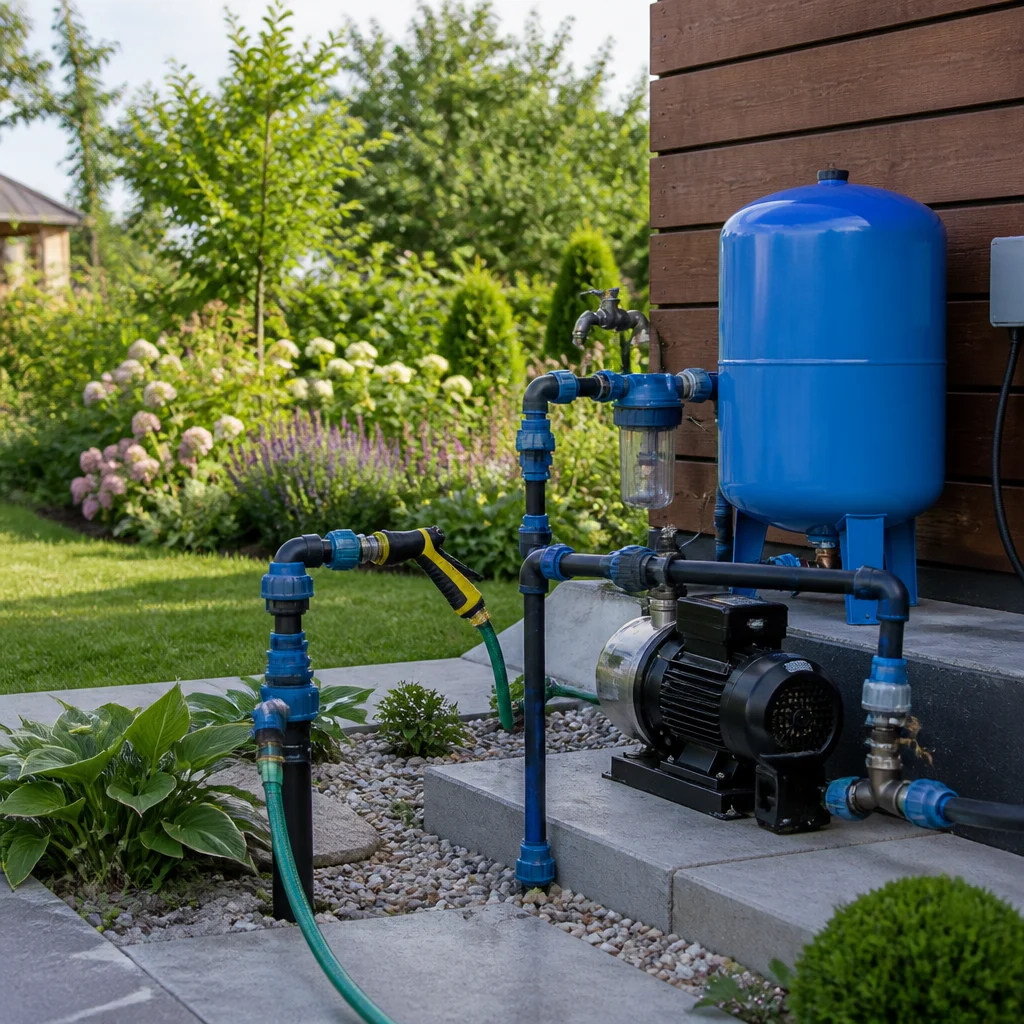

Собираем узлы: насосная станция, бак-накопитель, поливочные краны
Без сварки можно подключить всё стандартное дачное оборудование.
Выход из скважины или колодца: на конец погружного шланга или напорную трубу устанавливается компрессионный переход на наружную резьбу, к нему — тройник или прямой кран. От поверхностной насосной станции переход на внутреннюю резьбу 1 дюйм — стандартное решение. Узел легко раскручивается при консервации.
Накопительный бак на высоте (полив самотёком) удобно подключить через тот же фитинг с резьбой. Если ёмкость пластиковая, врежьте штуцер через резиновую прокладку и зафиксируйте контргайкой изнутри. С внешней стороны компрессионный фитинг надёжно обжимает трубу.
Поливочные краны лучше ставить на вертикальных стояках — отрезок трубы, заканчивающийся переходником на наружную резьбу. Для устойчивости закрепите трубу на деревянный или металлический стержень, вбитый в землю. Это предотвратит вырывание при резком открытии и закрытии вентиля.
Систему капельного полива также соединяют ПНД-трубой диаметром 16–20 мм с компрессионными тройниками и заглушками. Микрокапельницы и ленты монтируют в просверленные отверстия через специальные фитинги, но это уже тема отдельного разговора. Общая магистраль от источника до грядки — точно по описанному принципу.

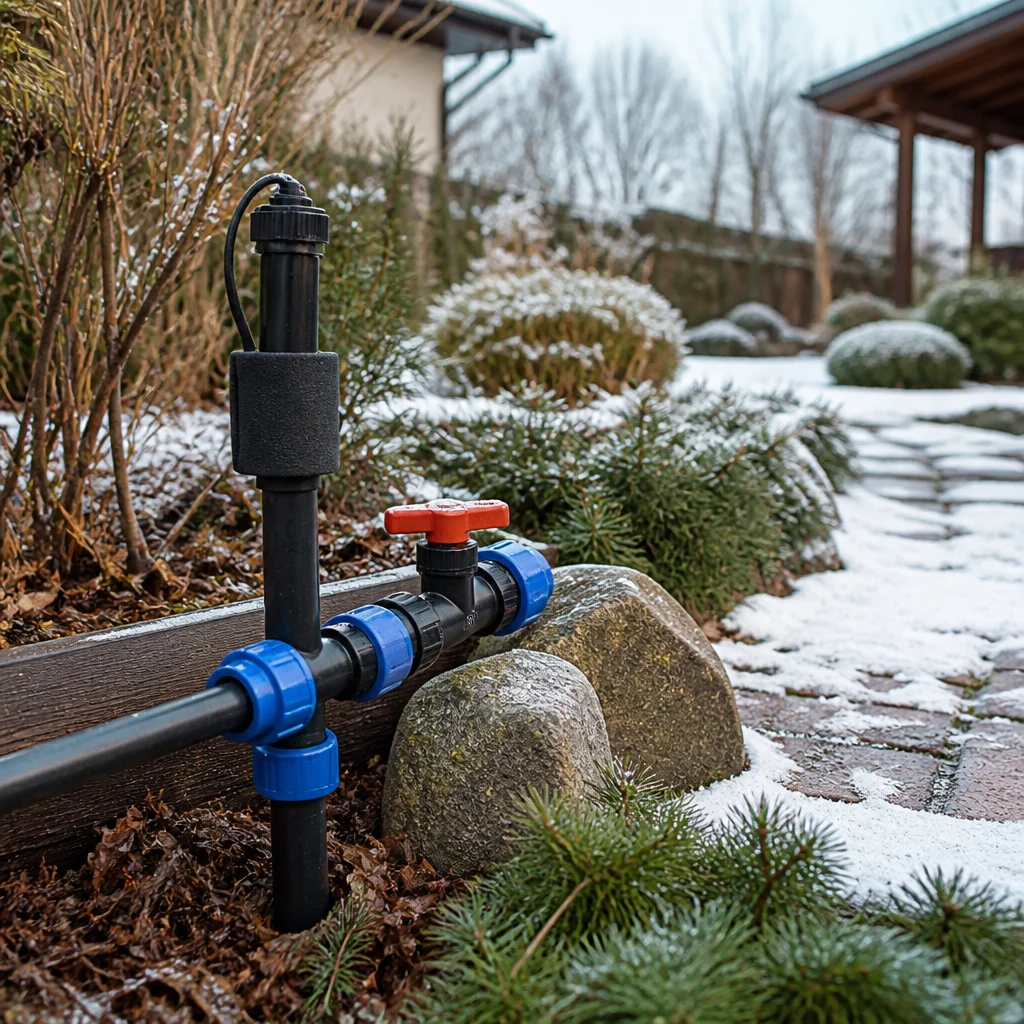

Консервация на зиму: быстро и без инструментов
Главное преимущество системы без сварки — её разборность. В ноябре, до серьёзных заморозков, достаточно перекрыть подачу воды, открыть все краны и продуть магистраль сжатым воздухом (можно велосипедным насосом через переходник) либо просто дать воде стечь самотёком. Затем гаечным ключом ослабляете гайки фитингов в нижней точке, отсоединяете трубы и сворачиваете их бухтами. Фитинги стоит сложить в пакет и хранить в сухом помещении — так они прослужат ещё дольше. Весной всё собирается за пару часов.
Если часть трассы зарыта ниже глубины промерзания, компрессионные соединения в таких участках тоже допустимы, но их изолируют от грунтовых подвижек, засыпая песком, и обязательно наносят герметизирующую пасту на резиновое кольцо, чтобы избежать протечек при обратной засыпке.
Пример раскладки для стандартного участка 6 соток
Представьте типичную дачу: скважина с погружным насосом в углу, дом, баня, огород и пара цветников. От скважины к дому идёт труба 32 мм на питьевой кран и душ. Параллельно прокладывается летняя ветка до огорода — магистраль 32 мм, тройник на 25 мм к теплице, далее переход на 20 мм для капельной ленты и выводов под шланг. Баню питает отдельная линия 25 мм, проложенная по забору на скобах. Все соединения — компрессионные.
Список материалов для такого проекта:
- Труба ПНД 32 мм — 40 м;
- Труба ПНД 25 мм — 20 м;
- Труба ПНД 20 мм — 15 м;
- Муфта соединительная 32 мм — 4 шт.;
- Угол 32 мм — 3 шт.;
- Тройник 32×25×32 — 2 шт.;
- Тройник 25×20×25 — 3 шт.;
- Переходы на резьбу (наружная 1/2″ и 3/4″) по количеству кранов и подключений;
- Заглушки 20 и 25 мм по ситуации;
- Шаровые краны с резьбой — 4–5 шт.
Все детали укладываются в один бюджетный чек, а смонтировать их сможет один человек без помощников за субботу.
