Идея и конструкция

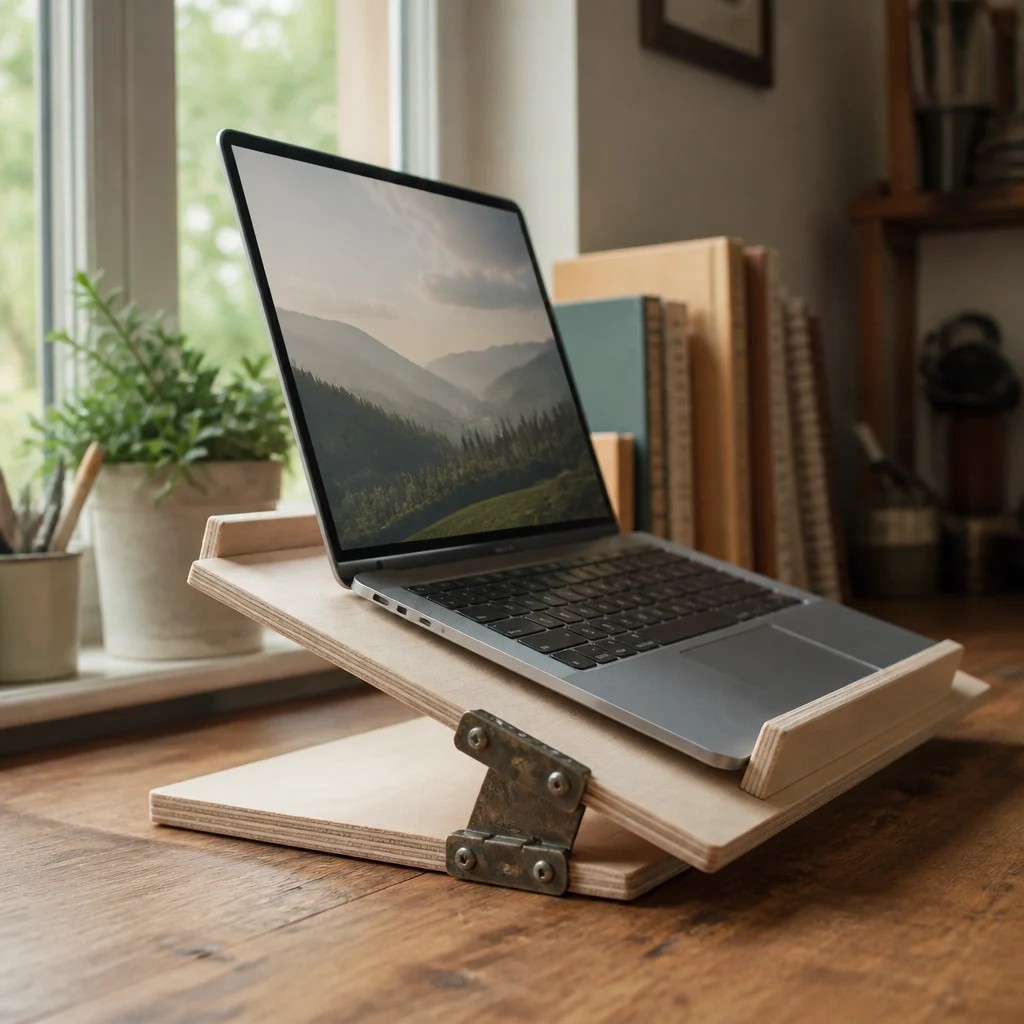

Остатки фанеры после ремонта или сборки мебели часто лежат без дела. А старые петли от шкафчиков пылятся в ящике. Между тем из них получается отличная складная подставка для ноутбука: лёгкая, компактная и регулируемая. Она приподнимает экран, улучшает охлаждение и убирается в рюкзак за секунду. Проект среднего уровня сложности, рассчитан на один вечер. Понадобятся только базовые инструменты: ножовка или лобзик, дрель-шуруповёрт, наждачная бумага и немного терпения.

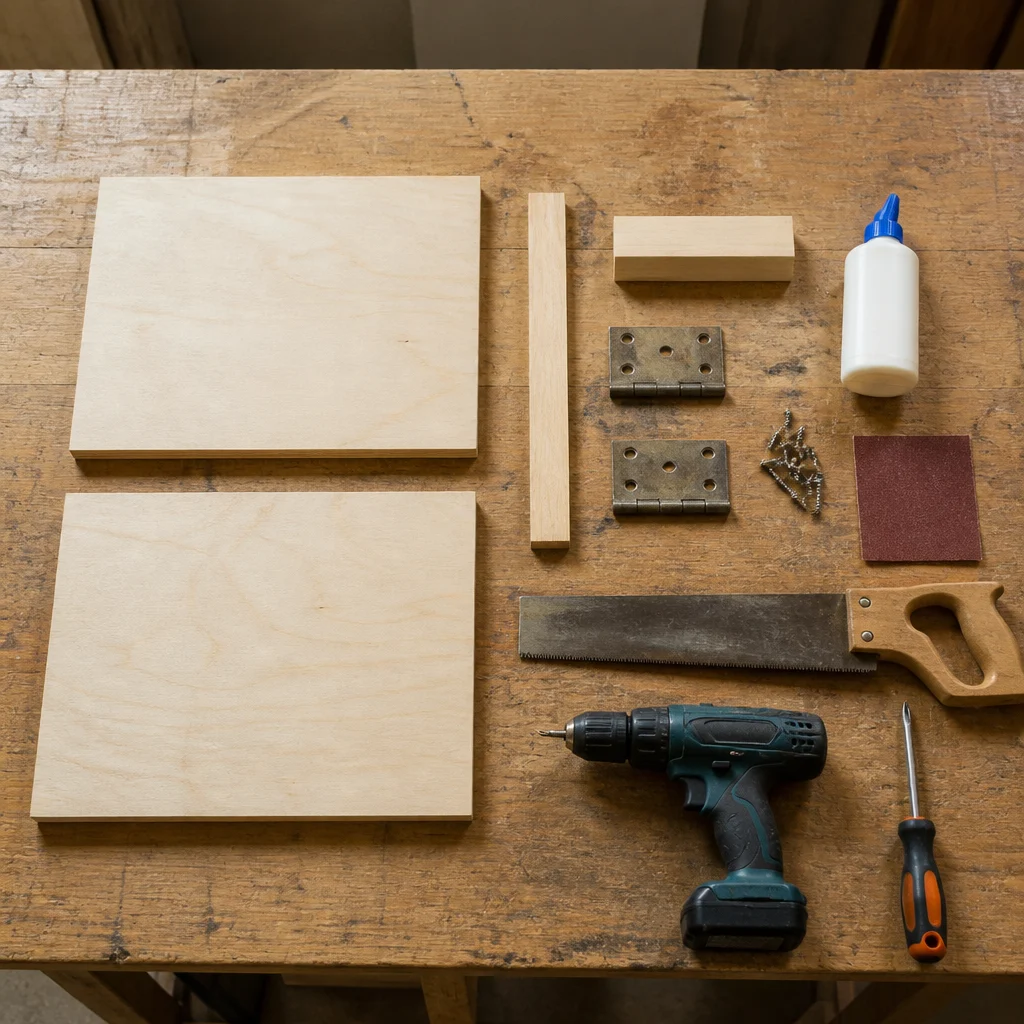

Материалы и инструменты
Что понадобится из обрезков:
| Материал / деталь | Количество | Ориентировочные размеры (Д×Ш×Т) или примечание |
|---|---|---|
| Фанера (берёзовая или сосновая), 4–6 мм | 2 листа | 300×250 мм (основание и верхняя панель) |
| Фанера, обрезок для упора | 1 шт. | 250×20×10 мм (передняя планка-губа) |
| Фанера, обрезок для фиксатора угла | 1 шт. | 100×30×10 мм (брусок-ограничитель) |
| Мебельные петли (старые, но исправные) | 2 шт. | Небольшие, длиной 30–40 мм в сложенном виде |
| Саморезы по дереву 3×12 мм | 10–12 шт. | Для крепления петель и упоров |
| Клей ПВА (столярный) | немного | Для усиления упора |
Инструменты:
- Ножовка по дереву с мелким зубом или электролобзик
- Дрель-шуруповёрт со сверлом 2 мм (под саморезы)
- Наждачная бумага (зерно 120 и 240)
- Рулетка и угольник
- Карандаш
- Струбцина (желательно)
- Отвёртка (если нет шуруповёрта)
Размеры и деталировка

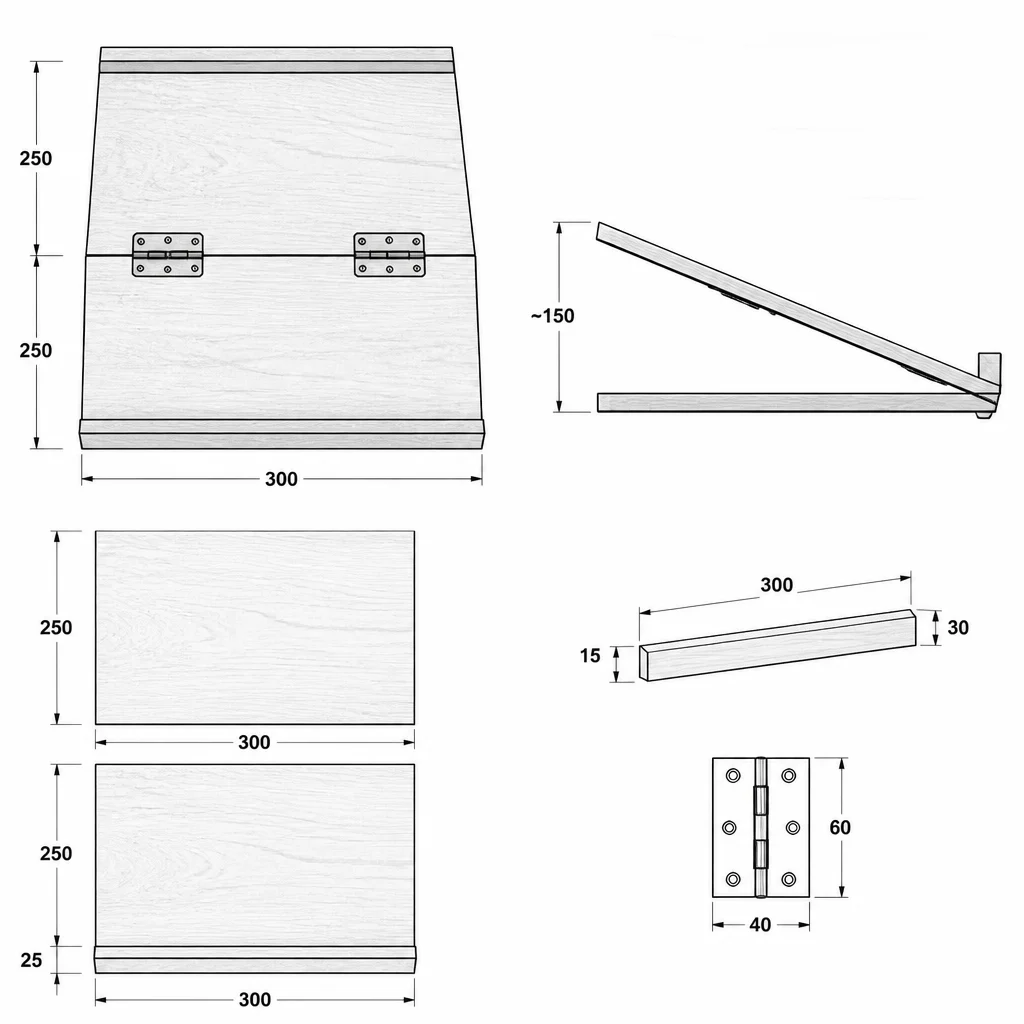

Перед раскроем полезно представить сборку. Ниже — упрощённая схема заготовок и расположения петель. Все размеры ориентировочные, их можно подогнать под свой ноутбук.
Основание и верхняя панель — одинаковые прямоугольники. Петли соединяют детали по длинной стороне (250 мм). Спереди к верхней панели приклеивается и прикручивается планка-губа, чтобы ноутбук не соскальзывал. Сзади на основании закрепляется брусок-ограничитель — в него упирается верхняя панель при раскрытии, задавая угол наклона около 15–20°. В сложенном виде всё занимает толщину двух фанерок плюс петли.
Пошаговая сборка

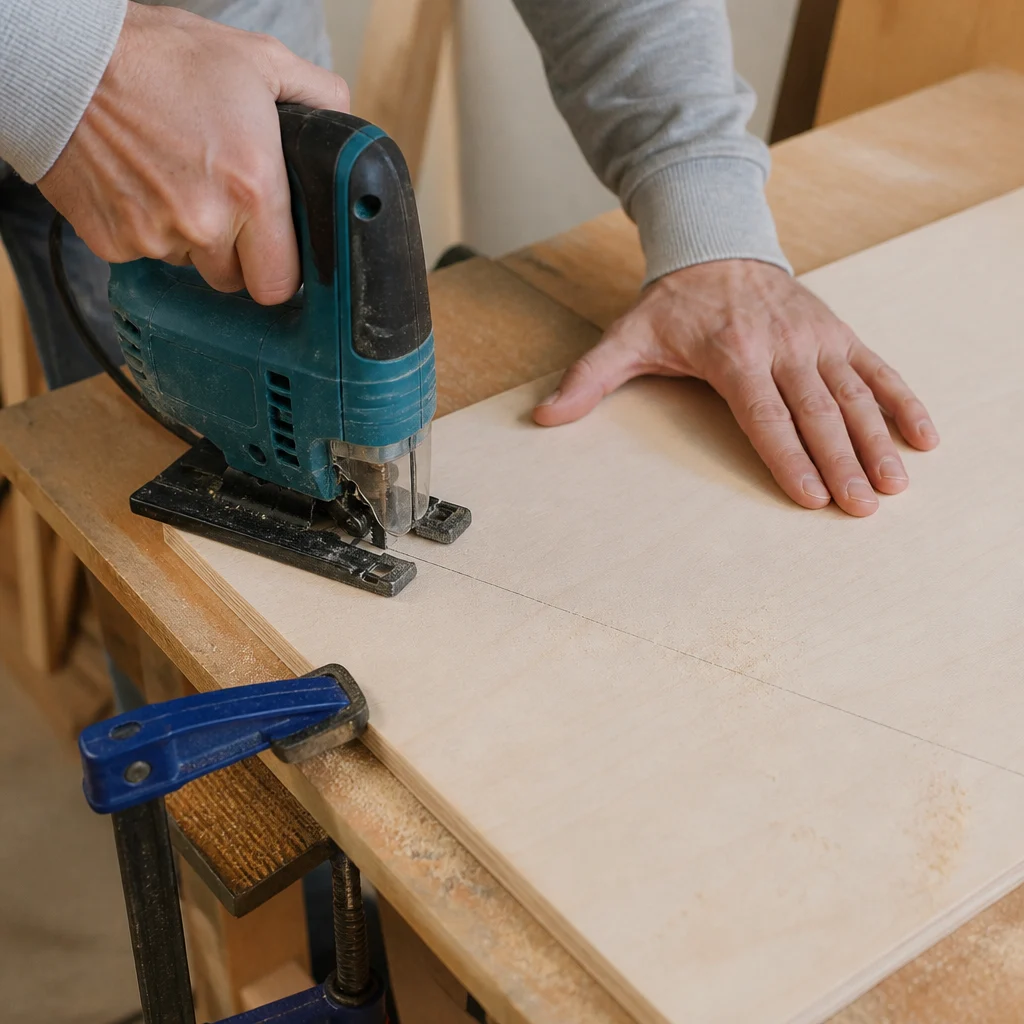

- Раскрой фанеры. Разметьте на обрезках два прямоугольника 300×250 мм, планку 250×20 мм и брусок 100×30 мм. Выпилите ножовкой или лобзиком по линиям. Старайтесь вести рез ровно, чтобы торцы получились аккуратными. Если есть сколы — не беда, их позже уберёт наждачка.

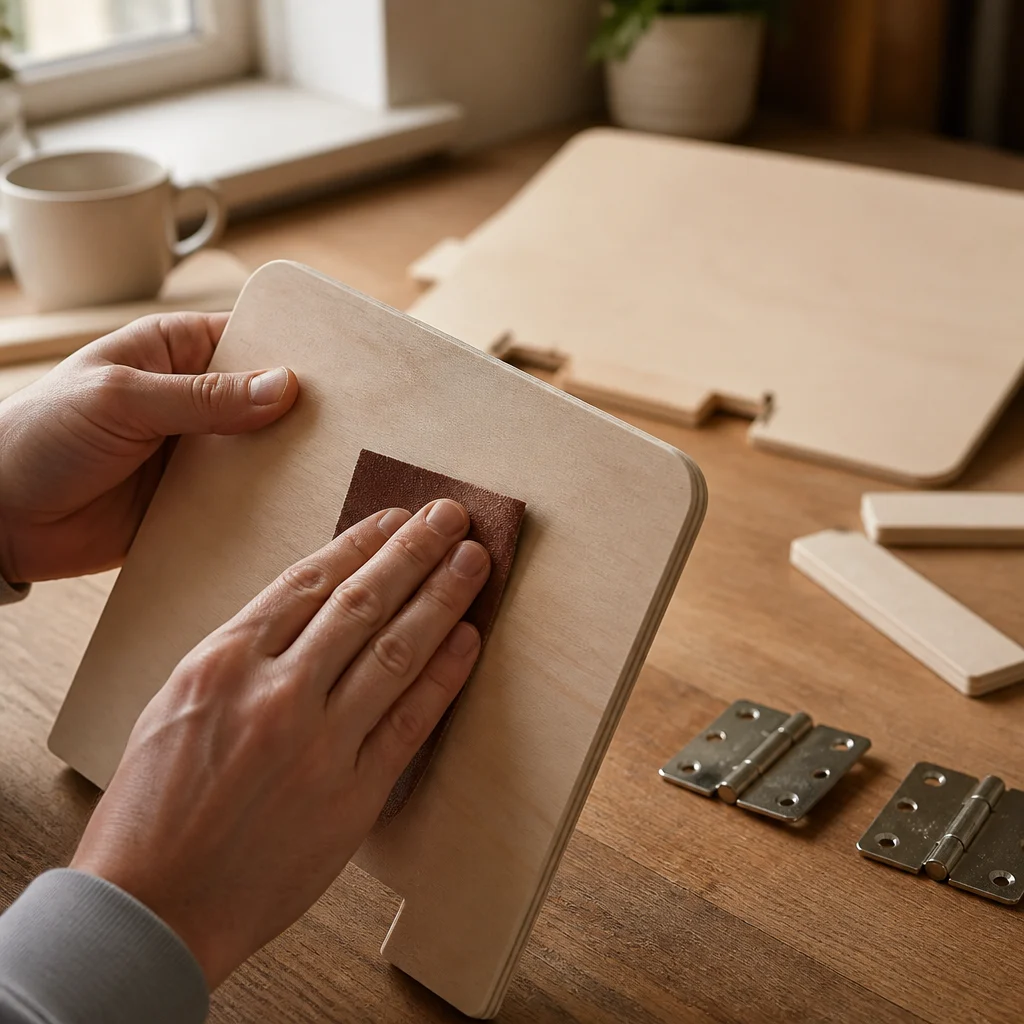

- Обработка кромок и поверхностей. Пройдитесь по всем деталям наждачной бумагой: сначала зернистостью 120, сглаживая углы и заусенцы, затем 240 для финишной гладкости. Особое внимание уделите передней кромке верхней панели — она будет контактировать с запястьями. Снимите фаску под углом, чтобы не было острого края.

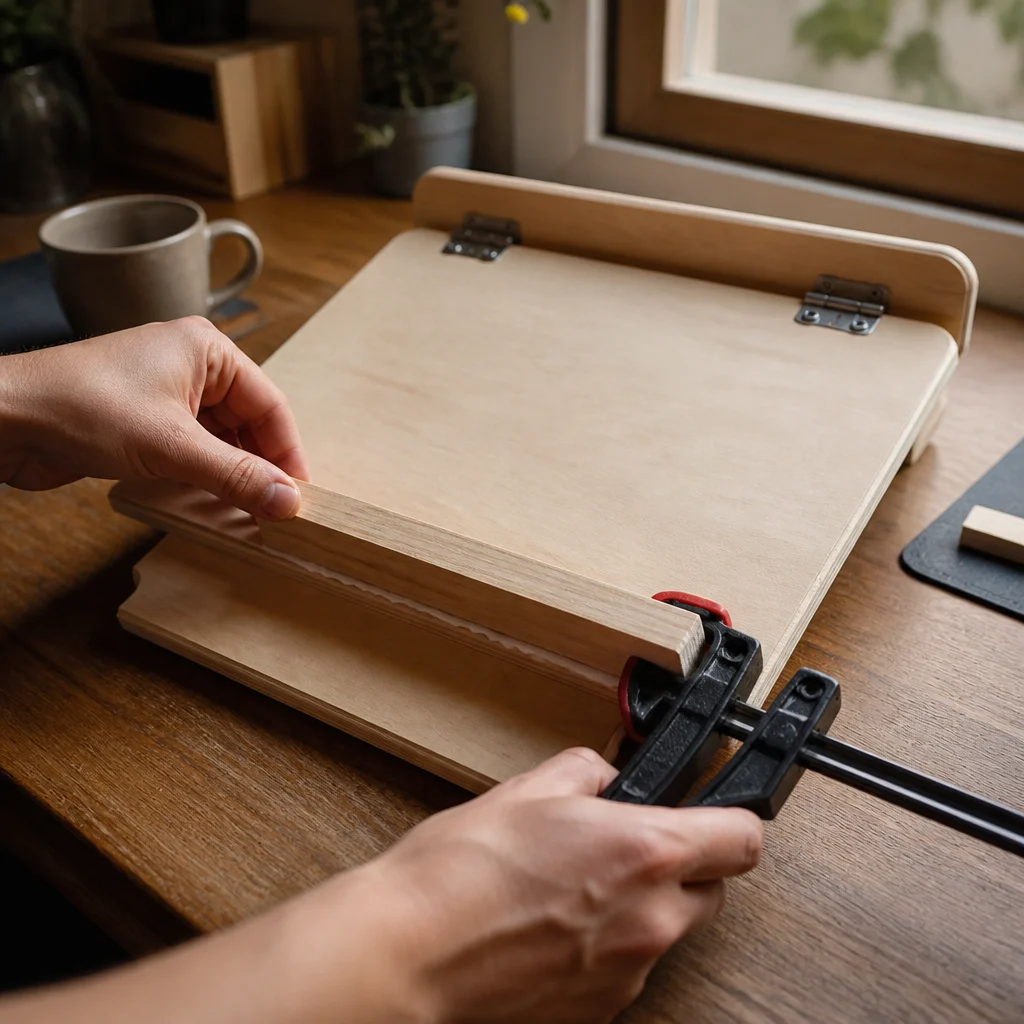

- Сборка верхней панели с губой. Нанесите тонкий слой клея ПВА на торец планки 250×20 мм и прижмите её к передней стороне верхней панели заподлицо с верхним краем. Зафиксируйте струбциной (или положите груз). Дайте клею схватиться 20–30 минут. Затем просверлите два отверстия 2 мм сквозь планку в панель и вкрутите саморезы 3×12 мм. Утопите шляпки чуть ниже поверхности, чтобы не царапали ноутбук.

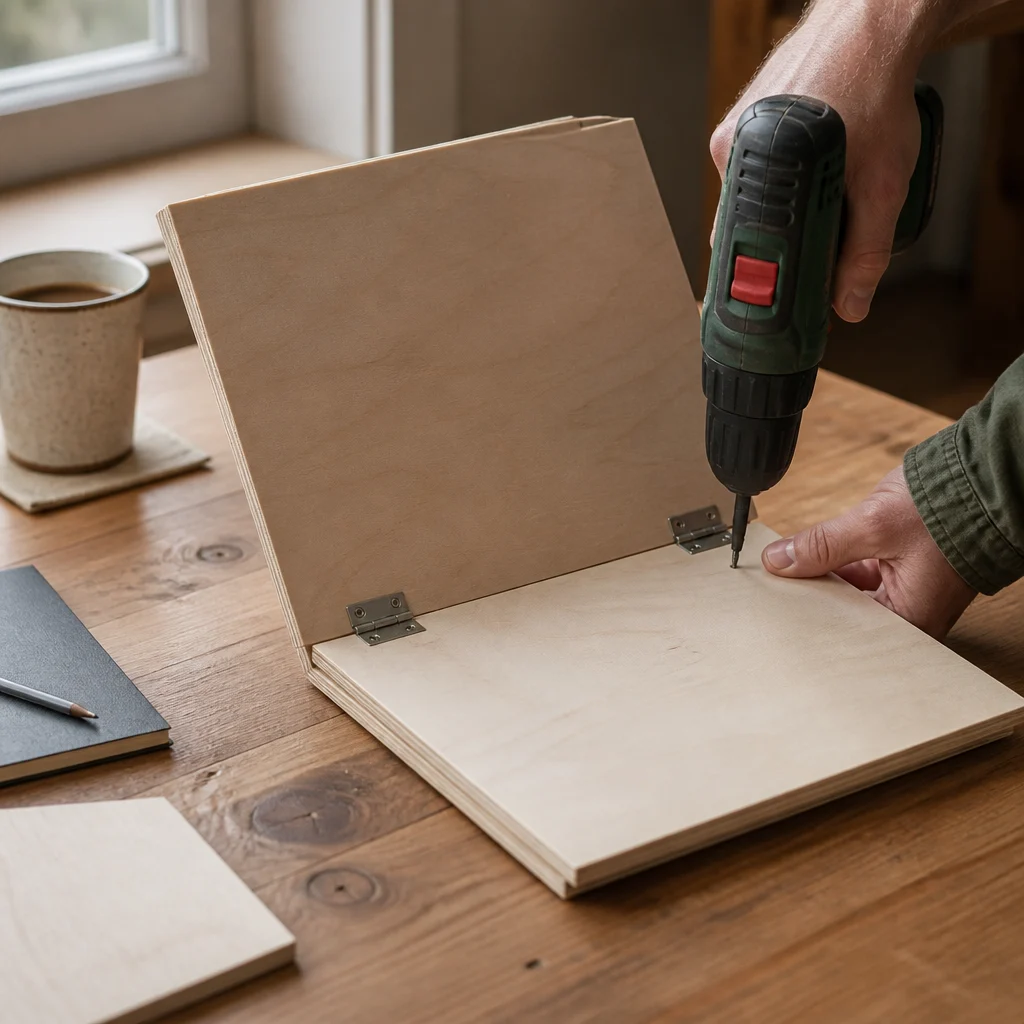

- Разметка и крепление петель. Положите основание и верхнюю панель на ровную поверхность лицевой стороной вверх, совместив задние (длинные) кромки. Отступите от краёв по 50 мм и отметьте места под петли. Приложите петли: одна половинка на основание, другая на верхнюю панель. Убедитесь, что петли открываются в нужную сторону (верхняя панель должна откидываться от стола). Наметьте карандашом центры отверстий. Просверлите отверстия сверлом 2 мм на глубину 8–10 мм. Прикрутите петли саморезами. Проверьте, свободно ли складывается конструкция.

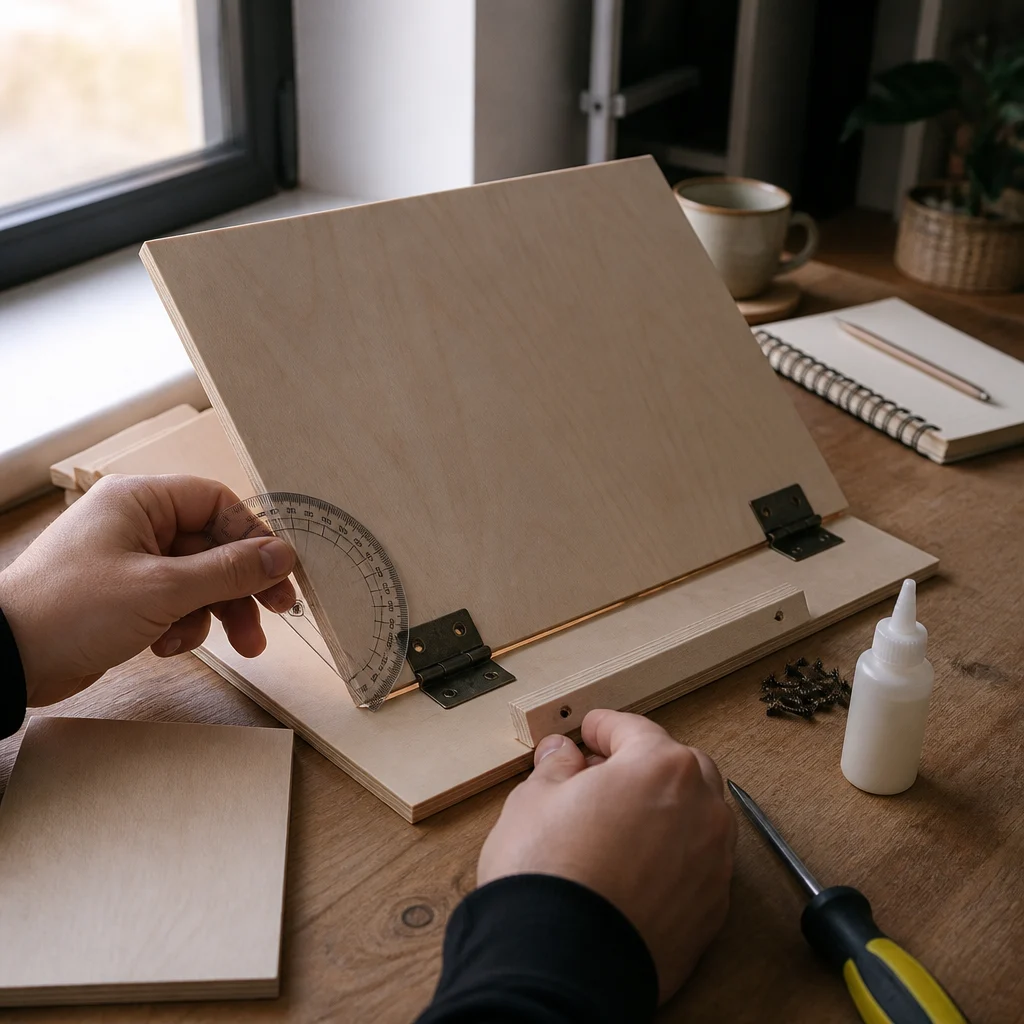

- Установка фиксатора угла. Раскройте подставку так, чтобы верхняя панель встала под нужным углом (примерно 15–20°). Измерьте расстояние от заднего края основания до верхней панели. Брусок-ограничитель (100×30 мм) должен лечь на основание и упереться в верхнюю панель. Приклейте его к основанию в этом положении, дождитесь схватывания клея и дополнительно закрепите двумя саморезами снизу (через основание). Если брусок слишком высокий — подгоните его наждачкой.
- Проверка и регулировка. Сложите и разложите подставку несколько раз. Угол должен быть стабильным, ноутбук — надёжно стоять на губе и не скользить. При необходимости чуть ослабьте винты петель и подкорректируйте положение. Убедитесь, что в сложенном виде ничего не выступает и подставка становится плоской.
Финишная обработка

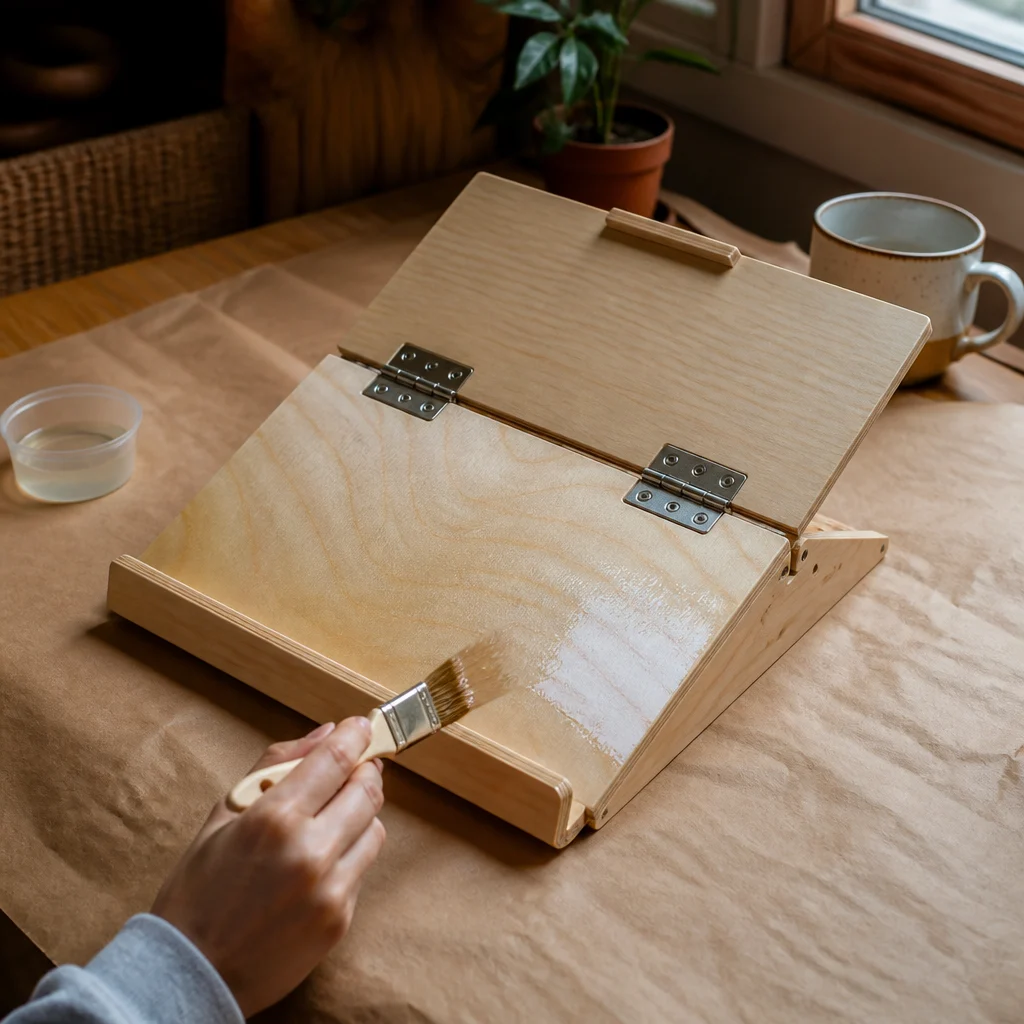

Фанеру можно оставить как есть — после шлифовки она приятна на ощупь. Но лучше защитить её от влаги и загрязнений. Протрите детали влажной тряпкой, дайте высохнуть и покройте одним слоем акрилового лака или масла для дерева. Это подчеркнёт текстуру и облегчит уход. Если хотите добавить индивидуальности, предварительно затонируйте морилкой или покрасьте акриловой краской. Главное — не закрашивать петли, чтобы они не заедали.
Итог

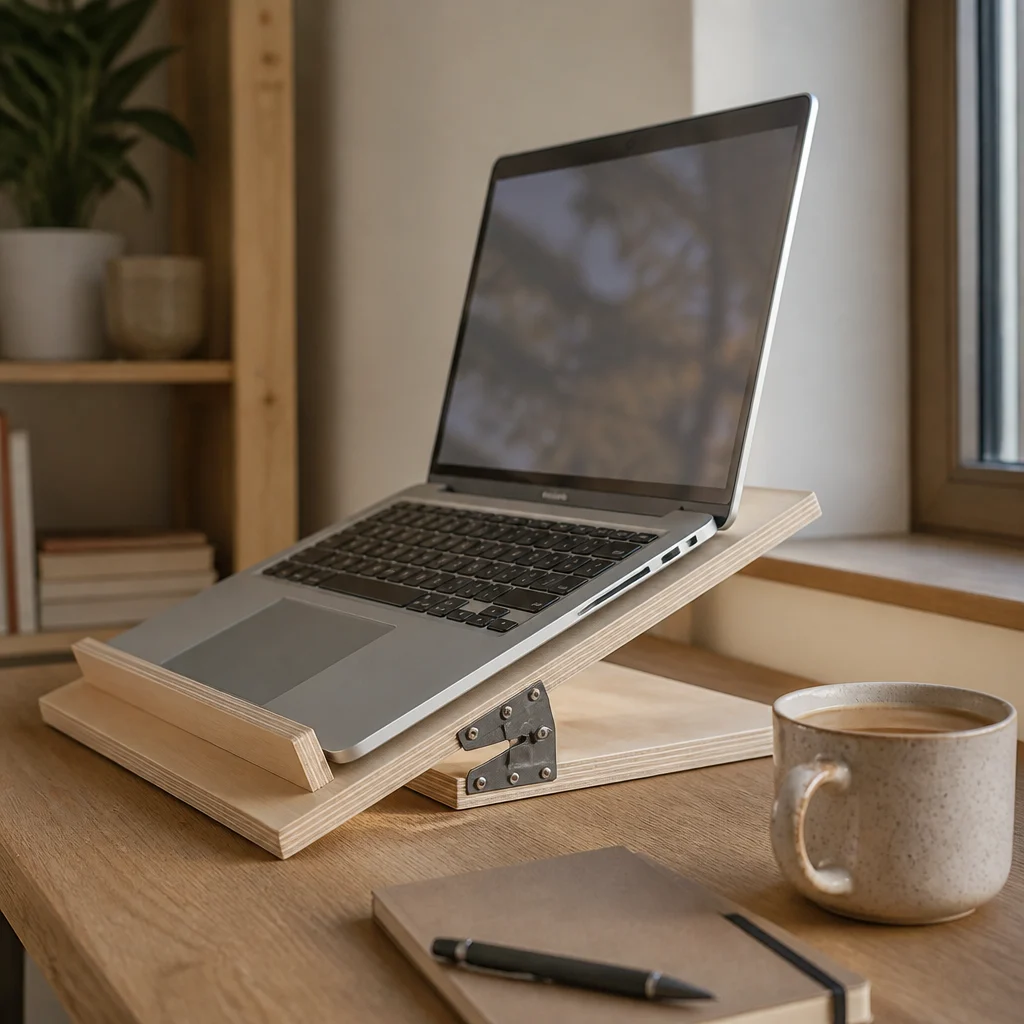

За один вечер из того, что обычно летит в мусор, получилась удобная складная подставка. Она помещается в сумку с ноутбуком, не требует батареек и не царапает стол. Такой проект — отличный способ дать вторую жизнь обрезкам фанеры и старым петлям. А если захотите представить, как будет выглядеть подставка в вашем интерьере ещё до того, как возьмётесь за пилу, загляните в онлайн-конструктор HBlocks Design — там можно набросать похожую сцену и поиграть с оттенками дерева.
